產品簡介
- Windows Embedded Standard 7 SP1
- Intel? Atom? E3845 1.91 GHz
- 10.4 吋 TFT LCD 觸控螢幕
- 豐富的開發工具支援
- 多種儲存空間
>>> 4 GB DDR3 SDRAM
>>> 16 KB FRAM 和 128 KB MRAM 用于數據保留
>>> 1 microSD 卡，支援 microSD 儲存擴充

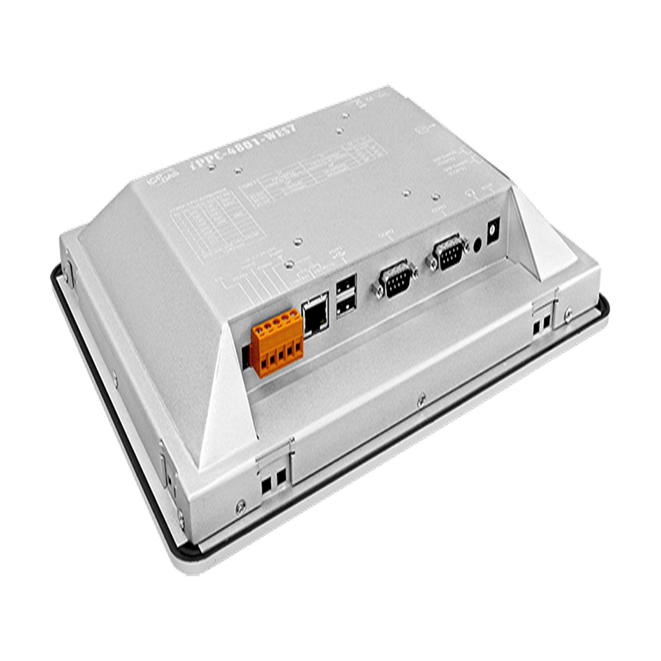

- 多樣通訊介面
>>> 1 xRJ-45, 10/100/1000BASE-TX 乙太網路埠
>>> 2 x 串列埠 (RS-232/RS-422/485)
>>> 2 x USB 2.0 (host)
- 64 位元硬體序號，軟體防拷保護
- 冗余電源系統

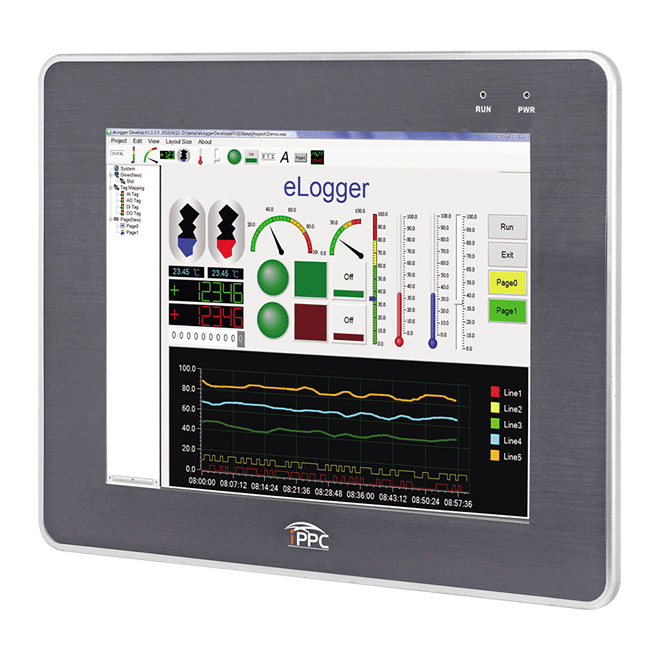

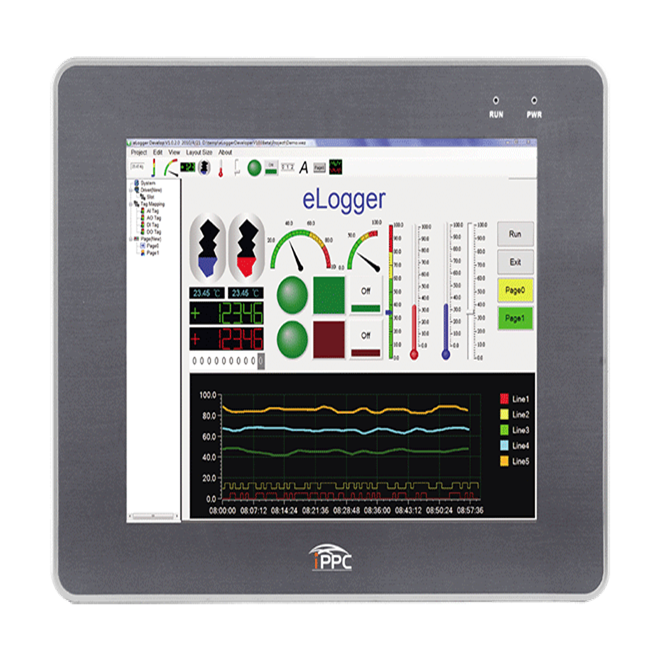

iPPC-4801-WES7 是一系列無風扇工業觸控螢幕，并提供人機界面、數據采集和獨立控制的 PAC 最佳解決方案。它基于 WES7 操作系統，運行在強大的 Intel Atom E3845 處理器，搭載 10.4吋 LCD 顯示器和LCD 及各式的周邊通訊介面 ( 包括：Gigabit 網路埠、USB 埠、RS-232 及 RS-485)。操作系統預裝在內置的 mSATA SSD 中，儲存可以從 Compact Flash 插槽擴充，遠端 I/O 擴充可用于連接我們的乙太網 I/O 模組或 RS-485 I /O 模組。 iPPC-x801-WES7 專為面板安裝而設計，采用符合 NEMA 4/IP65 標準的前擋板，可承受噴水、潮濕和極端灰塵，另設計工作在 -20℃ ~ 60℃的環境溫度范圍內，本身無風扇設計提供更極致的可靠性。由于 WES7 具有與 Windows 7 相同的 Win32 API，支援 PC 相容開發軟體都可以在 WES7 的平板電腦上執行。
規格
| 軟件 |
| OS |
Windows Embedded Standard 7 SP1 |
| 服務 |
IE11, FTP 伺服器, IIS 7.0, ASP (Java Script, VB Script) |
| Framework 支持 |
.Net Framework 3.5, 4.0, 4.5 |
| 多國語系 |
英文、德文、法文、西班牙文、俄羅斯文、義大利文、韓文、簡體中文、繁體中文 |
| SDK |
VC 用 Dll, Visual Studio.Net 用 Dll |
| 主要單元 |
| CPU |
E3845, 1.91 GHz, 64-bit 四核心 |
| 64-bit 硬件序號 |
是 |
| 系統內存 |
4 GB DDR3 SDRAM |
| 儲存 |
32 GB SSD, 16 GB CF 卡 |
| 非揮發性儲存器 |
128 KB MRAM, 16 KB EEPROM |
| 實時時鐘 |
提供秒、分、時、日、星期、月、年資訊 |
| 看門狗計時器 |
雙看門狗 |
| 顯示 |
| 尺寸 |
10.4" |
| 背光壽命 |
50,000 小時 |
| 亮度 |
400 cd/m2 |
| 解析度 |
800 x 600 |
| 觸摸屏 |
5 線式電阻面板; 透光率：80 % |
| 對比 |
500 : 1 |
| 串口 |
| 端口 |
2 x RS-232/RS-422/RS-485 |
| HMI |
| 蜂鳴器 |
是 |
| 旋轉開關 |
10 段 (0 ~ 9) |
| 乙太網絡 |
| Ports |
1 x RJ-45, 10/100/1000 Base-TX |
| 電源 |
| 輸入范圍 |
+10 ~ +30 VDC (1500 VDC 隔離) |
| 冗余電源輸入 |
是 |
| 功耗 |
22.0 W |
| 機構 |
| 外殼 |
金屬 |
| 尺寸 (mm) |
291 x 229 x 53 (W x L x H) |
| 面板切割 (mm) |
274 x 211, ±1 (W x H) |
| 安裝 |
面板掛式安裝 (Panel Mounting), VESA 壁掛式安裝 (75 x 75, 100 x 100) |
| 防水防塵等級 |
前面板保護等級：NEMA 4/IP65 |
| 環境 |
| 工作溫度 |
-20 ~ +60 °C |
| 儲存溫度 |
-20 ~ +70 °C |
| 濕度 |
10 ~ 90 % RH, 無凝露 |
