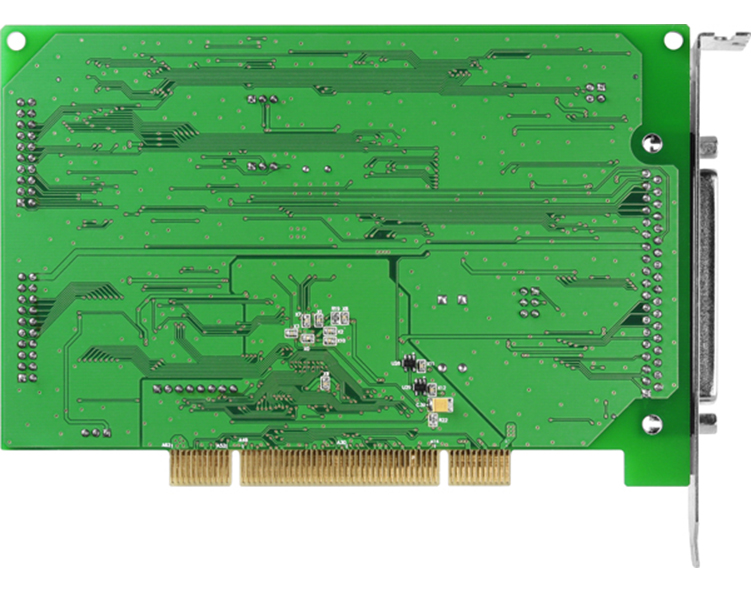

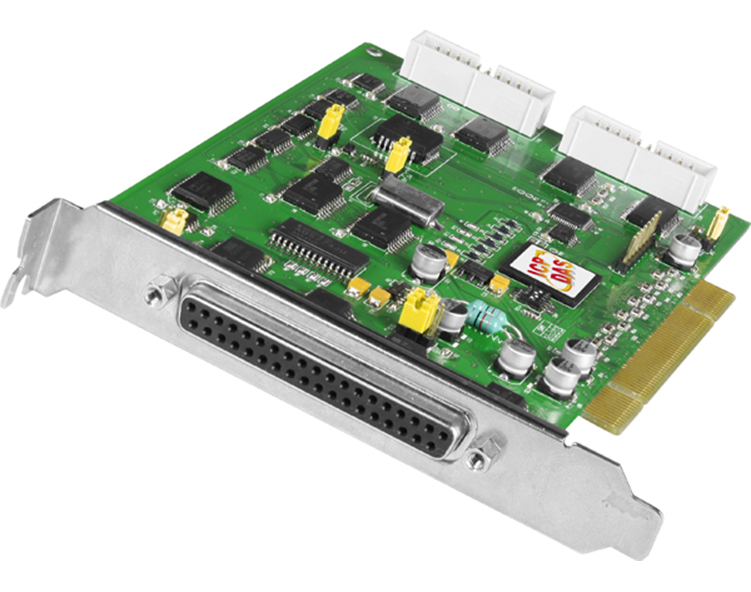

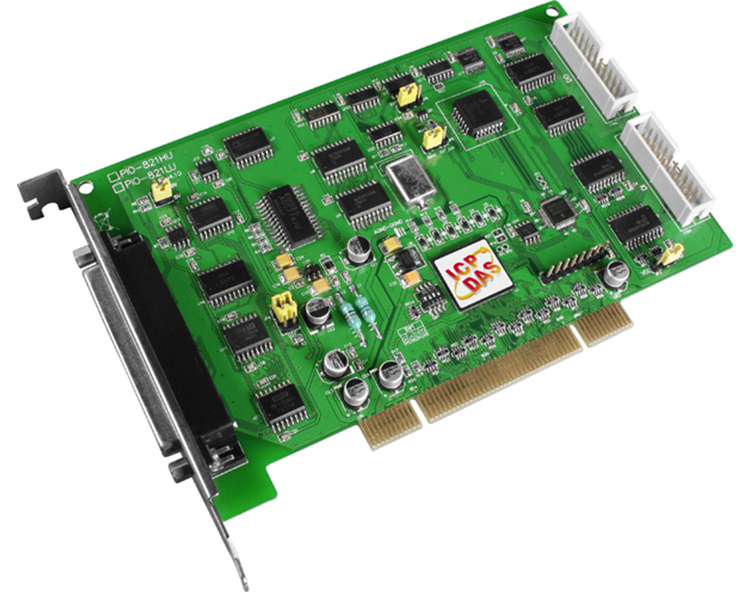

  • QHGK-821LU
    通用型PCI, 45 kS/s 低增益 12位,16通道 input, 1通道 D/A, 數字量 I/O 板卡
#




產品簡介
  • 通用型 PCI 接口, 可支持 5V 及 3.3V PCI 總線插槽
  • Card ID 功能，可讓用戶設定卡片的輔助識別號碼，以區別多張同型號的板卡
  • 數字量輸入端口可設定為拉高或拉低，當信號線脫落或斷線時，該DI值會相對維持使用者預設的狀態(非浮動)
  • 16個數字量輸入通道
  • 16個數字量輸出通道
  • 數字量 I/O 反應速度最高可達1.2 MHz
  • 一個12位分辨率模擬輸出通道
  • 12位高分辨率、45 kHz A/D轉換器
  • 16個單端/8個差動模擬輸入通道
  • PIO-821LU/HU提供多個可編程化放大值
  • PIO-821LU: 1/2/4/8
  • PIO-821HU: 1/10/100/1000
  • 支持A/D觸發模式: 軟件觸發，脈沖觸發，外部觸發
  • 支持軟件選擇模擬輸入范圍
  • 兼容于PIO-821L/H 的軟件
  • 用戶可以直接套用PIO-821L/H 系列的產品
  • 支持.NET 程序
  • 提供 Microsoft Visual C#.NET 2005 范例程序
  • 提供 Microsoft Visual Basic.NET 2005 范例程序
  • 提供 Turbo C++, Borland c++, Microsoft C++ 范例程序
  • 提供 Visual C++, Borland Delphi, Borland C++ Builder, Visual Basic and LabView 范例程序
  • 支持 Microsoft Windows 8 32/64-bit 版本操作系統
  • 支持 Windows98/NT/2000及XP/2003/Vista/7 32/64-bit version操作系統

規格
模擬量輸入
通道 16 單端/8 差分
A/D 轉換器 12位, 8 μs 轉換時間
采樣率 45 kS/s. max.
FIFO 大小 N/A
過壓保護 連續 +/-35 Vp-p
輸入阻抗 10 MΩ/6 pF
觸發方式 軟件，內部可編程
數據傳輸 輪詢、中斷
精度 0.01 % of FSR ±1 LSB @ 25 °C, ± 10 V
零點漂移 +/- 4 ppm/°C of FSR
模擬量輸出
通道 1
分辨率 12位
精度 0.01% of FSR ± 1/2 LSB @ 25 °C, ± 10 V
輸出范圍 單極：0 ~ 5 V, 0 ~ 10 V, 0 ~ Ext Ref
輸出驅動 +/- 5 mA
轉換速率 0.3 V/μs
輸出阻抗 0.1 Ω max.
操作模式  軟件
數字量輸入
通道 16
兼容性 5 V/TTL
輸入電壓 邏輯 0: 0.8 V max.
邏輯 1: 2.0 V min.
響應速度 1.2 MHz (Typical)
數字量輸出
通道 16
兼容性 5 V/TTL
輸出電壓 邏輯 0: 0.4 V max.
邏輯 1: 2.4 V min.
輸出能力 灌電流: 2.4 mA @ 0.8 V
源電流: 0.8 mA @ 2.0 V
響應速度 1.2 MHz (典型)
計時器/計數器
通道 3(Internal pacer x 1/Independent x 2)
分辨率 16位
兼容性 5 V/TTL
輸入頻率 10 MHz max.
參考時鐘 內部：2 MHz
通用
總線類型 3.3 V/5 V 通用型PCI, 32位, 33 MHz
數據總線 8位
Card ID 支持 (4位)
I/O 連接器 母頭 DB37 x 1
20針接線盒 x 2
尺寸 (L x W x D) 159 mm x 97 mm x 22 mm
功耗 960 mA @ +5 V
工作溫度 0 ~ 60 °C
儲藏溫度 -20 ~ 70 °C
相對濕度 5 ~ 85% RH, 無冷凝
