產品簡介
- 透過網絡整合串口設備
- "Virtual COM" 延伸 COM Port
- VxComm Utility 支持 32/64 bit Windows 7 SP1/10/2012/2016
- 支持 Modbus TCP 轉 RTU/ASCII 網關
- 強大的可編程設備服務器
- 適用于嚴苛環境的看門狗機制設計
- 各串口皆有靜電放電保護電路 ( ±4 KV 保護 )
- 內建 RS-485 方向自動控制
- 內嵌高效能的泓格 MiniOS7 系統
- 掌上型帶多個 Serial Ports
PDS-700 系列可編程設備服務器可將 RS-232/485/422 設備透過網絡鏈接在一起。 透過 VxComm Utility 可使 PDS 內嵌的 COM Port 仿真成為計算機主機的標準 COM Port。憑借著獨立操作系統、 通信協議、小尺寸及高適應性，設備服務器可以應付任何現實中的網絡應用需求。
PDS-700 系列可編程設備服務器帶有強大且可靠的 Xserver 編程架構，讓使用者可快速的設計出屬于自己的網絡應用程序。內嵌的高效能 MiniOS7 啟動 PDS-700 只需 1 秒并且可以快速的給予響應。並擁有 Modbus/TCP 轉 Modbus/RTU 或 Modbus/ASCII 的網關功能，可支持多數使用 Modbus/TCP 協議的 SCADA/HMI 系統。
PPDS-700-MTCP 系列擁有符合 IEEE 802.3af (classification, Class 1) 規范的 Ethernet 供電 (PoE) 功能，可使用標準 Category 5 網絡線由 PoE 交換機接收電源 (例：NS-205PSE)。另外，還有金屬殼設計增強保護功能的模塊為 PDSM-700 系列模塊，此模塊是 PDS-700 裝配金屬外殼 (符合 RoHS 規范)，而 PPDSM-700-MTCP 是 PPDS-700-MTCP 裝配金屬外殼 (符合 RoHS 規范)。

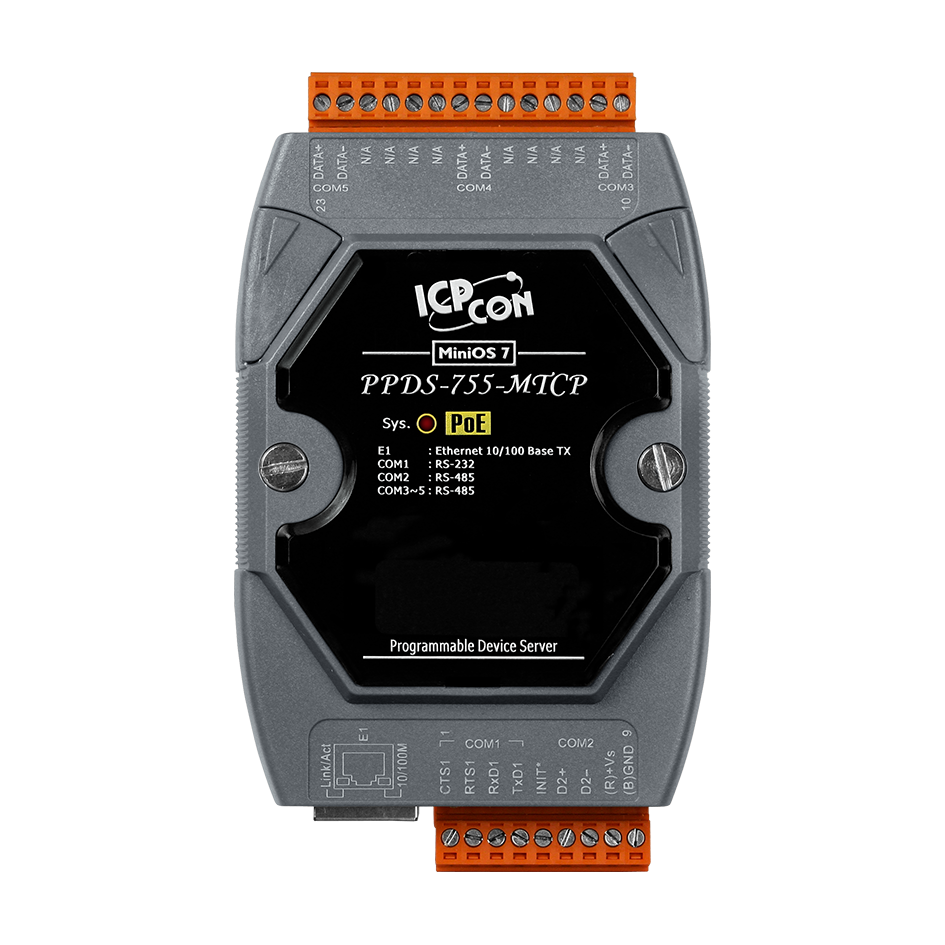

PDS(M)-755(D) 和 PPDS(M)-755(D)-MTCP 配備了 1 個 RS-232 和 4 個 RS-485。模塊配置有可拆卸式的接線端子連接器是專為工業領域所設定的， 能更方便于接線使用。
應用
工廠自動化 樓宇自動化 居家自動化
規格
| CPU 模塊 |
| CPU |
80186-80 MHz 或兼容 |
| EEPROM |
16 KB; Data retention: 40 years; 1,000,000 erase/write cycles. |
| 閃存 |
512 KB ; Erase unit is one sector (64 KB) ;
100,000 erase/write cycles |
| 內存 |
512 KB |
| 看門狗計時器 |
支持 |
| 串口 |
| 端口 |
1 x 5-wire RS-232
4 x RS-485 |
| 波特率 |
115200 bps 最大值 |
| 偏壓電阻 |
支持, 1 KΩ |
| 同位元 |
None, Even, Odd, Mark, Space
在 COM1/COM2 上使用 8 個數據位和 2 個停止位時不需要奇偶校驗值。 |
| Data Bit |
7, 8: 用于 COM1 和 COM2
5, 6, 7, 8: 用于 COM3 ~ COM5 |
| 停止位元 |
1, 2: 用于 COM1 ~ COM5 |
| Node 地址 |
254 (最大值) |
| 乙太網絡 |
| Ports |
10/100 Base-TX, 8-pin RJ-45 x 1, ( 自動協商、MDI/MDI-X 自動識別、LED 指示燈 ) |
| 電源 |
| 功耗 |
2.2 W |
| PoE 供電 |
IEEE 802.3af, Class 1 |
| 端子供電 |
+12 ~ 48 VDC |
| 機構 |
| 外殼 |
塑料 |
| 尺寸 (mm) |
72 mm x 35 mm x 123 mm (W x L x H) |
| 安裝 |
導軌或壁掛式安裝 |
| 環境 |
| 工作溫度 |
-25 ~ +75 °C |
| 儲存溫度 |
-40 ~ +80 °C |
| 濕度 |
5 ~ 90% RH, 非冷凝 (Non-condensing) |
