產品簡介
- 最快通訊速度 : 20 Mbps
- 分布式運動控制最多達到 128 軸
- 分布式 I/O 點最多達到 4096 點
- 并列 I/O Port：8 個輸入和 4 個輸出通道
- 可選用增量式編碼器輸入接口，連接光學尺或手搖輪
- Windows Driver/DLL/Lib: Windows 7/10 (32/64-bit), Windows XP/2000 (32-bit)
- 編程工具: VC/VB/BCB

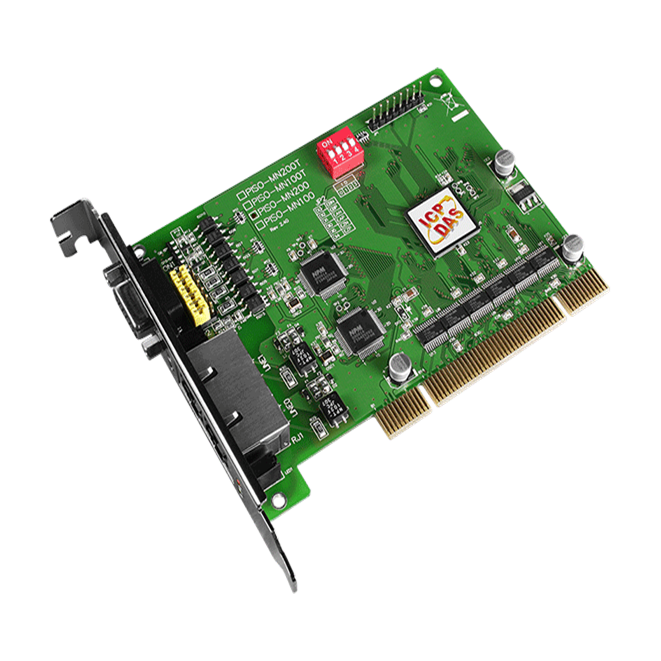

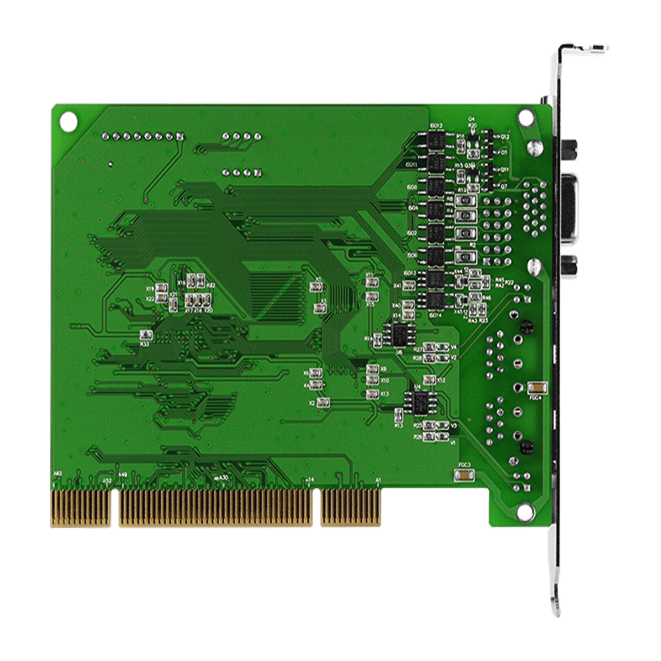

PISO-MN200 是一張 Motionnet 串行式通訊的 PCI 主卡，在機械自動化應用中可以提供兩條線路來連結分布式的運動和 I/O 控制模塊。PISO-MN200 可以用來連接高達 128 個從屬模塊 (64 模塊 x 2 線路)。將其中一條 Motionnet 的線路用來做 I/O 控制，它可以在 0.97ms 內從 64 個 IO 從屬裝置的 2048 個點傳送/接收信號。當它被用來控制馬達時，則可以同時控制 64 軸的連續運動、歸原點甚至多軸連續補間運動。 PISO-MN200 除了串行式通訊外，還配備了并列 I/O Port (8 個輸入通道和 4 個輸出通道) 用于快速且直覺的 I/O 控制。

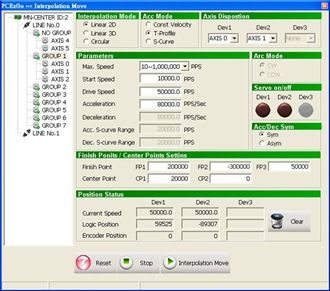

?軟件特色
規格
| 軟件 |
| OS 支持 |
Windows 7/10 32/64-bit
Windows XP/2000 32-bit |
| 開發 |
VC/VB/BCB |
| 工具 |
EzGo Utility |
| 硬件 |
| 接頭 |
HD D-Sub 15-pin x 1 |
| LED 燈 |
| 狀態 |
聯機 (綠)
通訊錯誤 (紅) |
| 數字量輸入 |
| 通道數 |
8 |
| 類型 |
12-24 V，NPN 或 PNP |
| 隔離 |
3000 Vrms |
| 輸入阻抗 |
4.7 KΩ |
| 數字量輸出 |
| 通道數 |
4 |
| 類型 |
NPN 或 PNP |
| 隔離 |
3000 Vrms |
| PC 總線 |
| 類型 |
32-bit/33 MHz 通用 PCI-Bus |
| Motionnet |
| 通訊接頭 |
RJ-45 x 2 |
| 傳送速度 |
2.5、5、10、20 Mbps (軟件控制) |
| 長度 |
最遠 100 公尺 (20 Mbps; 32 個 Slave 模塊)
最遠 50 公尺 (20 Mbps; 64 個 Slave 模塊)
最遠 100 公尺 (10 Mbps; 64 個 Slave 模塊) |
| 通訊協定 |
Motionnet (半雙工 RS-485) |
| 環境 |
| 工作溫度 |
0 ~ +60 °C |
| 儲存溫度 |
20 ~ +80 °C |
| 濕度 |
5~ 85%; 無結露 |
