產品簡介
- DeviceNet 版本：Volume I & II, Release 2.0
- 可程式調整主站MAC ID 及鮑率
- 支援三種鮑率：125 k、250 k、500 kbps
- 支援Group 2 及UCMM 連線方式
- 支援的DeviceNet I/O 連線模式：輪詢(Polling)、位元觸發(Bit-Strobe)、狀態改變(Change of state)、周期性改變(Cyclic)
- 單一個設備的I/O 最大長度：512 位元組(輸入或輸出)
- 最大可連接63 從站設備
- 支援尋找遠端設備與線上加入及移除設備功能
- 可自動分辨Group 2 及UCMM 模式的從站設備
- 從站斷線后再上線時能自動重新連線

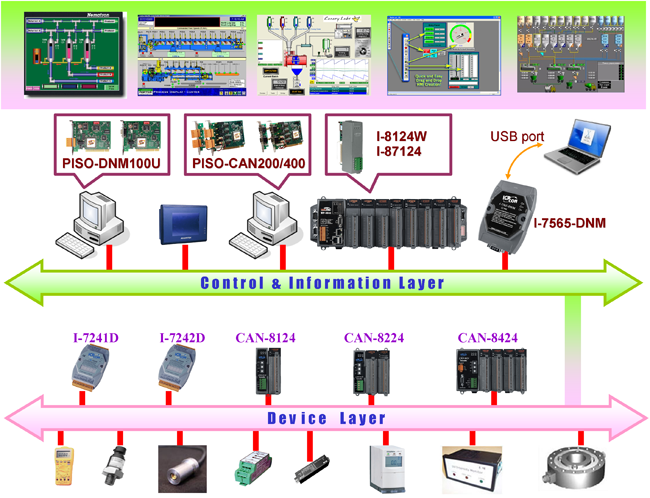

DeviceNet 是一種低成本的標準工業用網路通訊系統，在多樣化的應用系統中，它能提供設備與設備之間的通訊服務，例如感測器、各種開關、條碼掃瞄器或是馬達等等。DeviceNet 主要采用主從的連線模式，而PISO-DNM100U 板卡就是DeviceNet 的主站裝置，它負責監控網路內所有的遠端I/O 設備。
PISO-DNM100U具備1 個獨立的CAN 通訊介面，使用新的CAN控制器Phillips SJA1000T及收發器82C250，提供仲裁、錯誤檢測與自動校正和重新傳輸功能，并且能同時支援Group 2 及UCMM 的功能，是一種經濟型的DeviceNet 主站解決方案。PISO-DNM100U可以安裝在幾乎任何基于Windows的系統上，例如在Windows作業系統，能被廣泛地應用在工廠自動化、大樓自動化與自動化設備中。PISO-DNM100U 的韌體包含完整的DeviceNet 主端通訊協定編解碼功能，因此用戶不必事先熟悉復雜的DeviceNet 通訊協定，只要透過板卡提供的DLL 函式庫，就能運用“Read”或”Write”函式讀取或控制遠端I/O設備，協助用戶在不熟悉復雜的DeviceNet 通訊協定情況下，輕易地完成遠端設備的監控應用。
規格
| 軟件 |
| 驅動 |
Windows XP/7/8/10 (32-bit/64-bit OS) |
| SDK |
VB 6.0, VC++ 6.0, BCB 6.0, Visual Studio .NET |
| LED 燈 |
| 狀態 |
Green LED, Red LED |
| PC 總線 |
| 類型 |
Universal PCI supports both 5 V and 3.3 V PCI bus |
| 板卡號碼 |
By DIP switch |
| DeviceNet |
| 控制芯片 |
NXP SJA1000T with 16 MHz clock
Microprocessor inside with 80186 80MHz |
| Ports |
1 |
| Baud Rate |
125 k, 250 k, 500 k |
| 隔離 |
3000 VDC for DC-to-DC, 2500 Vrms for photo-couple |
| 終端電阻 |
Jumper for 120 Ω terminal resistor |
| 通訊協定 |
DeviceNet Volumn I ver2.0, Volumn II ver2.0 |
| CAN 規格 |
ISO-11898-2, CAN 2.0A and CAN 2.0B |
| 機構 |
| 尺寸 (mm) |
138 x 22 x 105 (W x L x H) |
| 環境 |
| 工作溫度 |
0 ~ +60 ℃ |
| 儲存溫度 |
-20 ~ +70 ℃ |
| 濕度 |
5 ~ 85% RH, Non-condensing |
