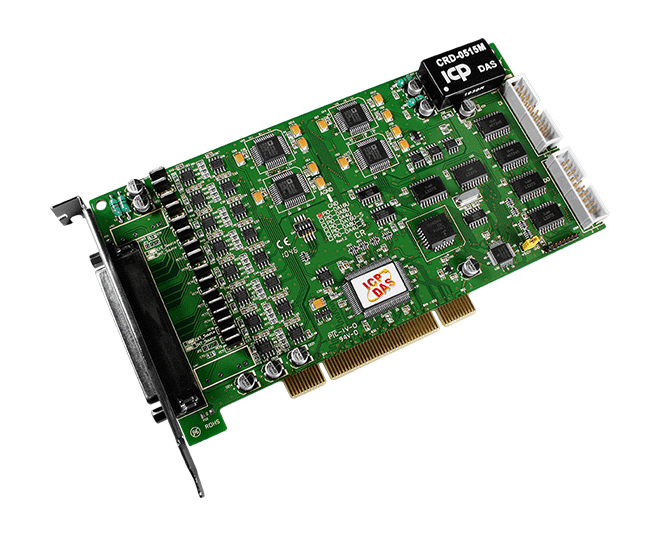

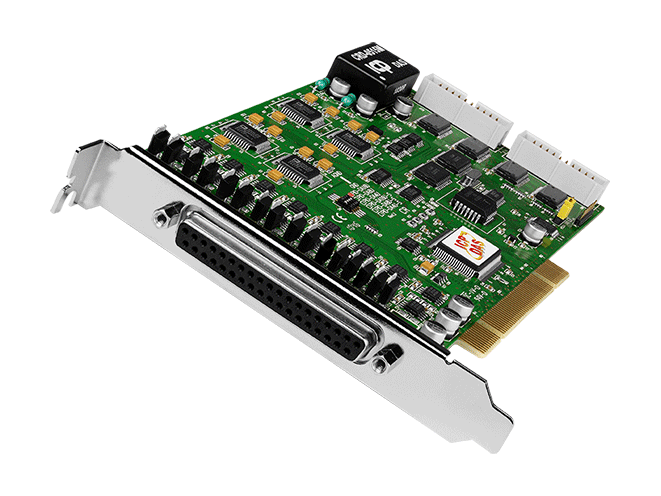

產品簡介
- 通用 PCI匯流排接口 (3.3 V/5 V)
>>>16 通道的 14-bit 模擬量輸出通道
- 軟件校正
- 兩個脈沖定時器中斷源
- 雙重緩沖區 DA Latch
>>>16 個數字量輸入通道
- 16個數字量輸出通道
- 數字量輸入端口可設置為Pull-high或 Pull-low
- 支持 ID卡功能 (SMD 開關)
PIO-DA 系列卡提供了模擬量電壓輸出范圍最低可達到-10 V，而最高可以輸出+10 V的電壓，而模擬量電流輸出范圍為0到20 mA。
另外，此系列卡使用了創新的設計來改善市面上其他一般模擬量輸出板卡常見的缺點，舉例來說：
1. 使用更有效率的軟件校正方式取代手動校正，而校正后的資料可儲存在內建的EEPROM?。
2. 每個通道皆可以自由選擇電壓輸出或是電流輸出的方式來增添使用的彈性。
3. 支持ID卡功能，此系列卡可以自由設置每張板卡的識別碼，所以當同時使用多張列卡于電腦時，也能方便使用者迅速區別多張板卡。

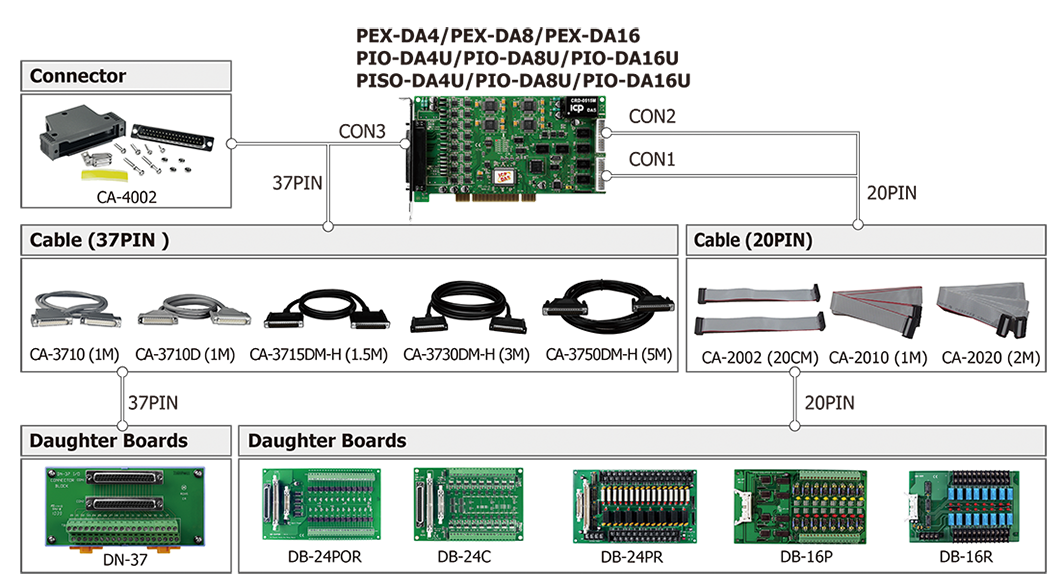

配件
(16)_PIO-DA4U(8U)(16U)_PISO-DA4U(8U)(16U)-accessories.png)
規格
| 硬件 |
| 板卡 ID |
Yes(4-bit) for Version 1.1 or above |
| 接頭 |
Female DB37 x 1
20-pin Box header x 2 |
| 模擬量輸出 |
| 通道數 |
4 |
| 范圍 |
Voltage: ±10 V
Current: 0 ~ 20 mA |
| 解析度 |
14-bit |
| 精度 |
0.04% of FSR ±2 LSB @ 25 °C, ± 10 V |
| 反應時間 |
333 kHz (Typical) |
| 電壓輸出推力 |
±5 mA |
| 斜率 |
0.71 V/μs |
| 工作模式 |
Static Update |
| 數字量輸入 |
| 通道數 |
16 |
| 類型 |
5 V/TTL |
| ON 電壓準位 |
2.0 V Min. |
| OFF 電壓準位 |
0.8 V Max. |
| 反應速度 |
1.0 MHz (Typical) |
| 觸發模式 |
Static Update |
| 數字量輸出 |
| 通道數 |
16 |
| 類型 |
5 V/TTL |
| 工作模式 |
Static Update |
| 負載電壓 |
Logic 0: 0.4 V Max.
Logic 1: 2.4 V Min. |
| 負載電流 |
Sink: 2.4 mA @ 0.8 V
Source: 0.8 mA @ 2.0 V |
| 反應速度 |
1.0 MHz (Typical) |
| 計時/計數/頻率 |
| 通道數 |
3 |
| 類型 |
5 V/TTL |
| 解析度 |
16-bit |
| 參考時鐘 |
Internal: 4 MHz |
| PC 總線 |
| 類型 |
3.3 V/5 V Universal PCI, 32-bit, 33 MHz |
| 數據總線 |
8-bit |
| 機構 |
| 尺寸 (mm) |
105.1 x 188 x 22 (W x L x D) |
| 環境 |
| 工作溫度 |
0 ~ +60°C |
| 儲存溫度 |
-20 ~ +70°C |
| 濕度 |
5 ~ 85% RH, Non-condensing |
