產品簡介
- 通用 PCI匯流排接口 (3.3 V/5 V)
- 供48 個雙向數字量輸出入通道
- 數字量輸入端可設置Pull-high 或Pull-low
- 四個中斷源
- 雙向I/O通道可以軟件方式設置為輸出或輸入端口
- 6個8-bit端口可分別規劃為輸出或輸入
- 支持ID卡 (SMD開關)
- 支持 DO Readback 功能 (Register Level)
- 數字量輸出速度快、驅動能力強
- DIO 反應速度最高可達1 μs (1 MHz)

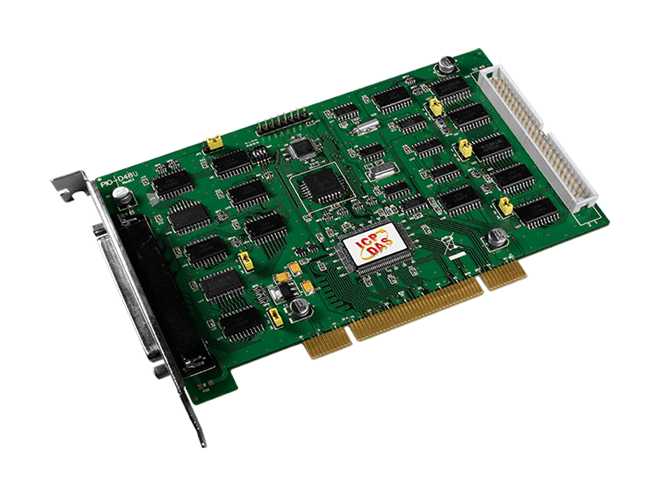

PIO-D48U支持3.3 V/5 V PCI bus接口，并提供48個符合TTL規范的數字量輸出入通道，它由六個8-bit 的雙向I/O端口所組成，這些端口分別叫作端口 A(PA) 、端口 B(PB) 、端口 C(PC) 而端口 C 又可以被分成兩個半寬度 (4-bit) 的端口，每個端口的初始設置皆為輸入模式。
PIO-D48U硬件上還提供有兩項功能，第一種是ID卡撥碼開關，讓使用者可以自由設置每張板卡的識別碼。當系統同時使用多張板卡時，使用者可以迅速而簡單區別這些板卡。第二種是DI Pull High/Low設置功能，數字量輸入端口可設置為Pull-high或 Pull-low，當信號線脫落或斷線時，該DI值會相對維持使用者預設的狀態(非浮動)。
PIO-D48U 配置有一個37-pin D-sub 接頭及一個 50-pin 公接頭，讓使用者容易配線。

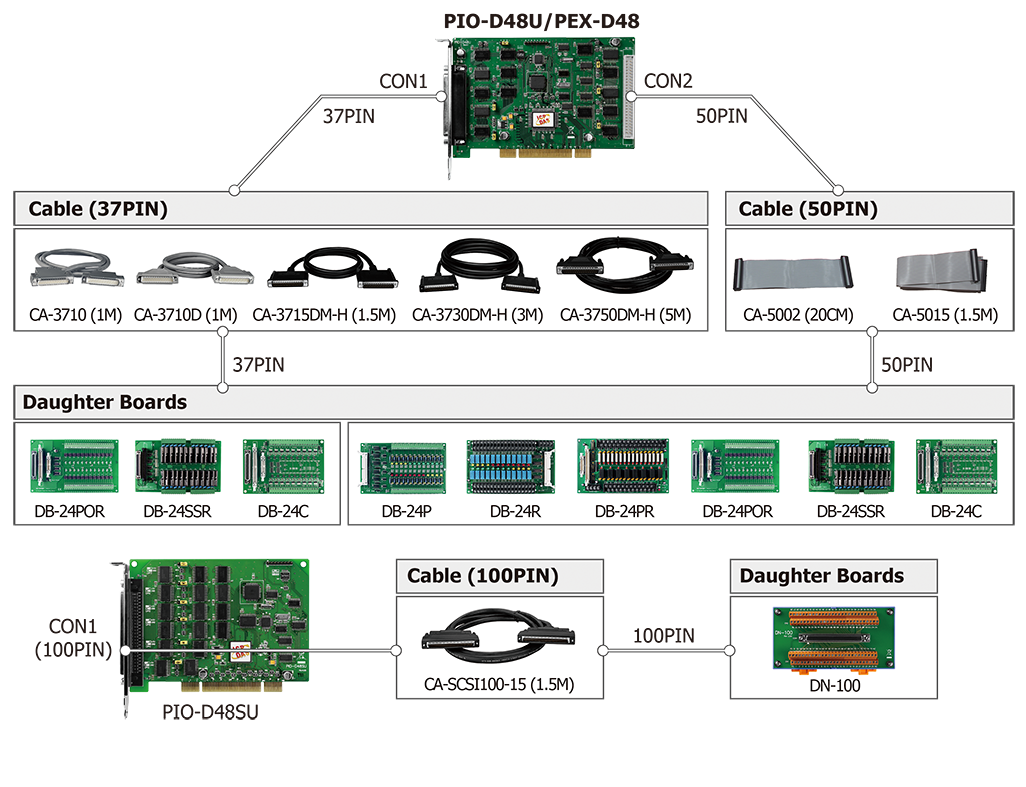

配件
規格
| 硬件 |
| 板卡 ID |
Yes (4-bit) |
| 接頭 |
Female DB37 x 1
50-pin box header x 1 |
| 數字量輸入 |
| 通道數 |
48 (Bi-Direction) |
| 類型 |
5 V/TTL |
| Sink/Source (NPN/PNP) |
Sink: 64 mA @ 0.8 V
Source: 32 mA @ 2.0 V |
| ON 電壓準位 |
Logic 1: 2.0 V Min. |
| OFF 電壓準位 |
Logic 0: 0.8 V Max. |
| 反應速度 |
1 MHz (Typical) |
| 觸發模式 |
Static Update |
| 數字量輸出 |
| 通道數 |
48 (Bi-Direction) |
| 類型 |
5 V/TTL |
| 工作模式 |
Static Update |
| 負載電壓 |
Logic 0: 0.4 V Max.
Logic 1: 2.4 V Min. |
| 反應速度 |
1 MHz (Typical) |
| 計時/計數/頻率 |
| 通道數 |
2 (Event Timer x 1/32-bit Timer x 1) |
| 類型 |
5 V/TTL |
| 解析度 |
16-bit |
| 參考時鐘 |
Internal: 4 MHz |
| PC 總線 |
| 類型 |
3.3 V/5 V Universal PCI, 32-bit, 33 MHz |
| 數據總線 |
8-bit |
| 機構 |
| 尺寸 (mm) |
105 x 156 x 22 (W x L x D) |
| 環境 |
| 工作溫度 |
0 ~ +60°C |
| 儲存溫度 |
-20 ~ +70°C |
| 濕度 |
5 ~ 85% RH, Non-condensing |
