產品簡介
- 支持32-bit，33 MHz 通用 PCI匯流排接口 (3.3 V/5 V)
- 提供24 個數字量輸出入通道
- 3個8-bit端口可分別規劃為輸出或輸入
- 雙向I/O通道可以軟件方式設置為輸出或輸入端口
- 支持 DO Readback 功能 (Register Level)
- 四個中斷源
- 支持ID卡 (SMD開關)
- DIO 反應速度最高可達 1 μs (1 MHz)

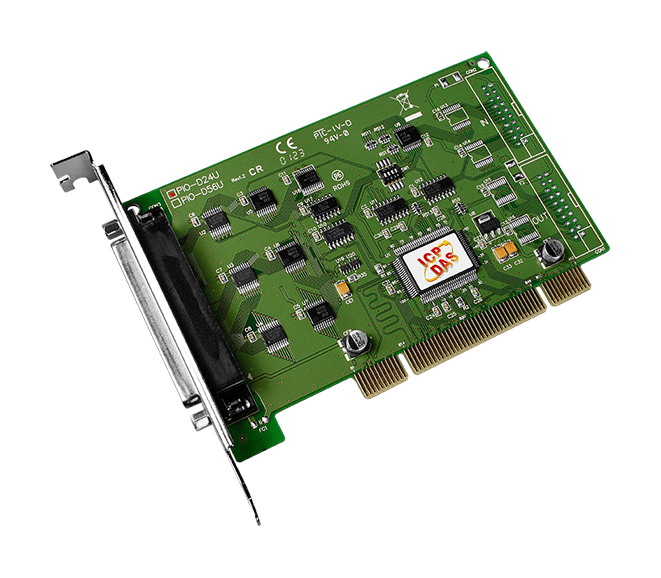

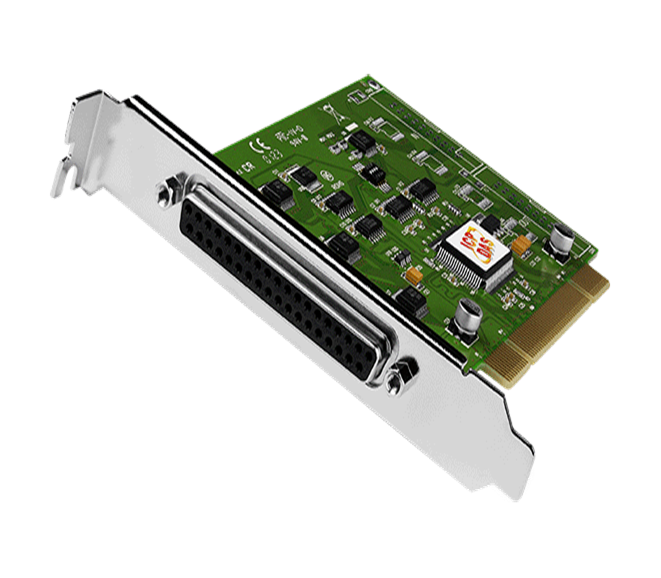

PIO-D24U支持3.3 V/5 V PCI bus接口，并提供有24個符合5 V/TTL規范的數字量輸出入通道，并且模擬8255 Programmable Peripheral Interface (PPI) 晶片的mode 0 (Basic Input/Output)。每個PPI由三組8-bit 的雙向I/O端口所組成，每個Port的初始設置皆為輸入模式。
PIO-D24U在硬件上新增ID卡撥碼開關，讓使用者可以自由設置每張板卡的識別碼。當系統同時使用多張板卡時，使用者可以迅速而簡單區別這些板卡。

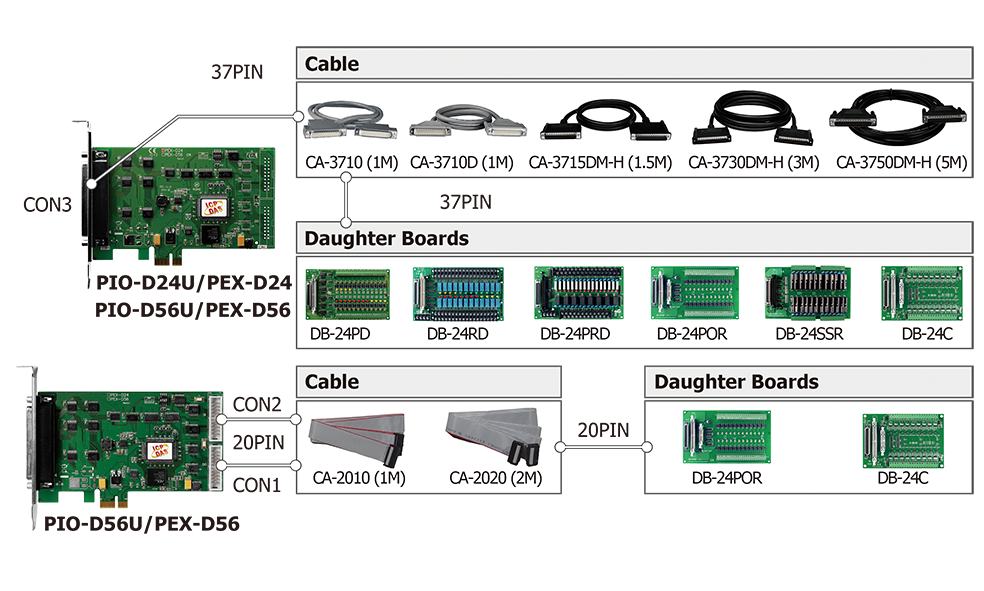

配件
規格
| 硬件 |
| 板卡 ID |
Yes (4-bit) |
| 接頭 |
Female DB37 x 1 |
| 數字量輸入 |
| 通道數 |
24 (Bi-Direction) |
| 類型 |
5 V/TTL |
| ON 電壓準位 |
2.0 V Min. |
| OFF 電壓準位 |
0.8 V Max. |
| 反應速度 |
1.0 MHz (Typical) |
| 觸發模式 |
Static Update |
| 數字量輸出 |
| 通道數 |
24 (Bi-Direction) |
| 類型 |
5 V/TTL |
| 工作模式 |
Static Update |
| 負載電壓 |
Logic 0: 0.4 V Max.
Logic 1: 2.4 V Min. |
| 負載電流 |
Sink: 64 mA @ 0.8 V
Source: 32 mA @ 2.0 V |
| 反應速度 |
1.0 MHz (Typical) |
| PC 總線 |
| 類型 |
3.3 V/5 V Universal PCI, 32-bit, 33 MHz |
| 數據總線 |
8-bit |
| 機構 |
| 尺寸 (mm) |
86 x 134 x 22 (W x L x D)
|
| 環境 |
| 工作溫度 |
0 ~ +60°C |
| 儲存溫度 |
-20 ~ +70°C |
| 濕度 |
5 ~ 85% RH, Non-condensing |
