產品簡介
- 支持 PCI Express x1 插槽
>>>支持ID 卡 (SMD開關)
>>>LED 電源指示燈
- 8 通道光隔離數字量輸入
- 輸入端直流信號可選用濾波功能
- 輸入端交流信號內建濾波功能
- 2000 VDC 光隔離保護
>>>8 通道PhotoMOS 繼電器數字量輸出
- 支持 DO Readback 功能 (Register Level)
- 壽命長且高可靠性的PhotoMOS繼電器
- 當PhotoMOS 繼電器關閉時，為低漏電流
- 繼電器無觸點反彈，無火花、無噪音

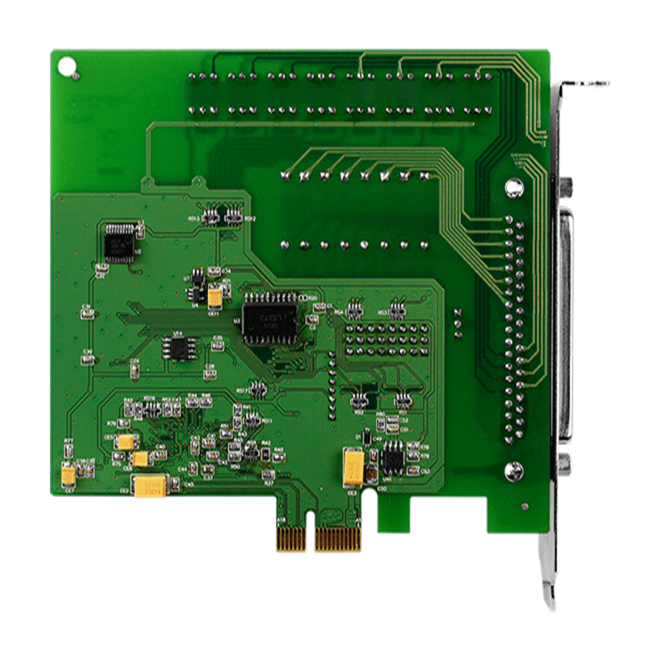

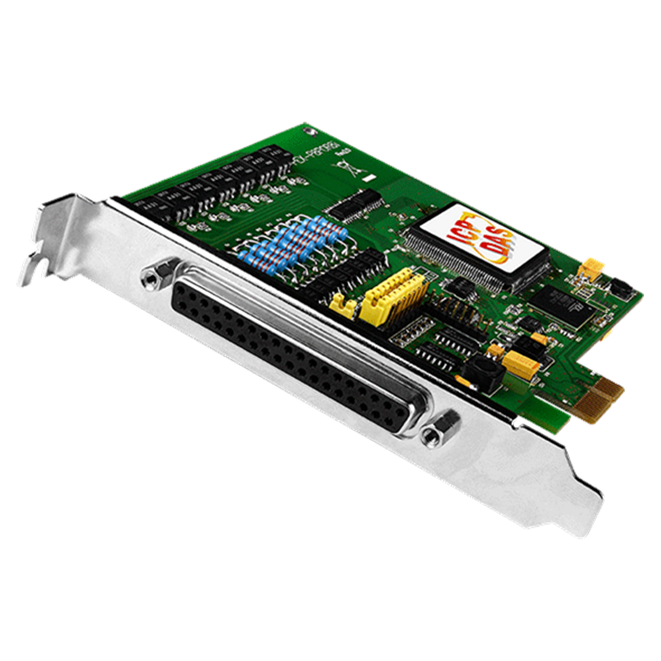

PEX-P8POR8i是隔離型數字量輸出入卡并符合RoHS 環保規范，在軟件上能直接兼容于PISO-P16POR16 卡。
PEX-P8POR8i 支持 PCI Express 接口， 且提供有 8 個光隔離型數字量輸入通道，此輸入通道具有2000 VDC 隔離保護，使輸入信號完全浮動以減少接地回路問題且隔離了可能引起主機毀損的電壓。還提供有 8 個PhotoMOS 繼電器輸出通道，其PhotoMOS 繼電器使用在必需控制低功率信號的電路上( 有完整的電氣隔離) 或是使用在一個信號控制多個電路上。無論是隔離型輸入通道或PhotoMOS繼電器輸出通道，在板卡上電子元件之間的電路都是使用光傳輸路徑來傳輸信號，使元件電氣隔離。此系列卡可用于各種應用，如控制外部設備的ON/OFF 狀態、 驅動外部繼電器或小功率開關、 啟動警報、感應外部電壓或開關等。

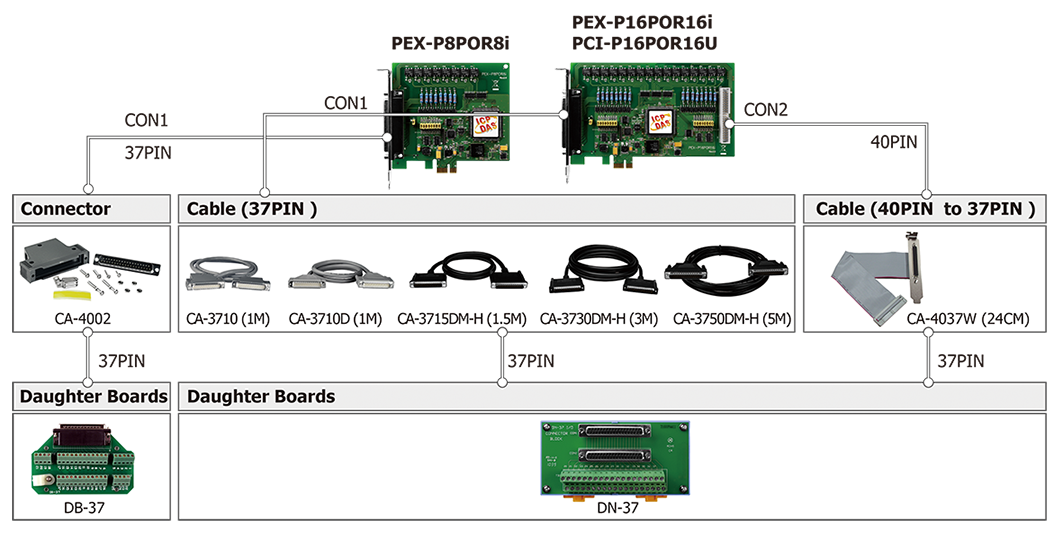

配件
規格
| 硬件 |
| 板卡 ID |
Yes (4-bit) |
| 接頭 |
Female DB37 x 1 |
| 數字量輸入 |
| 通道數 |
8 |
| 類型 |
Wet Contact
Photocoupler |
| Sink/Source (NPN/PNP) |
Sink/Source |
| ON 電壓準位 |
AC/DC 5 ~ 24 V (AC 50 ~ 1 kHz) |
| OFF 電壓準位 |
AC/DC 0 ~ 1 V |
| 反應速度 |
Without Filter: 50 kHz (Typical)
With Filter: 0.455 kHz(Typical) |
| 觸發模式 |
Static Update |
| 隔離 |
2000 VDC |
| 繼電器輸出 |
| 通道數 |
8 |
| 類型 |
PhotoMos Relay (Form A) |
| 觸點規格 |
Load Voltage: 300 V (AC peak or DC)
Load Current: 130 mA |
| 作動時間 |
0.7 ms (Typical) |
| 釋放時間 |
0.05 ms (Typical) |
| 電氣耐久性 |
Long Life and No Sparking |
| PC 總線 |
| 類型 |
PCI Express x 1 |
| 數據總線 |
16-bit |
| 電源 |
| 功耗 |
550 mA @ +3.3 V
250 mA @ +12 V |
| 機構 |
| 尺寸 (mm) |
113 x 173 x 22 (W x L x D) |
| 環境 |
| 工作溫度 |
0 ~ +60°C |
| 儲存溫度 |
-20 ~ +70°C |
| 濕度 |
5 ~ 85% RH, Non-condensing |
