產品簡介
- 支持 PCI Express x1 插槽
>>>支持ID卡 (SMD開關)
>>> 通道5 V/TTL數字量輸出及16 通道5 V/TTL數字量輸入
- 數字量輸入端可設置Pull-high 或Pull-low
>>>8個14-bit 模擬量輸出通道
- 每一個通道電壓輸出范圍為±10 V
- 每一個通道電流輸出范圍為0 ~ 20 mA (sink)
- 兩個脈沖定時器中斷源
- 雙緩沖區、軟件校正

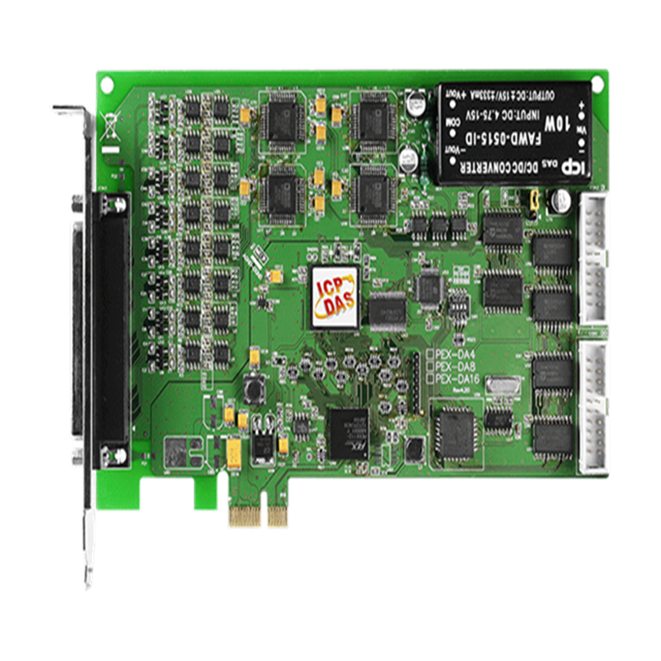

PEX-DA系列是具14-bit 分辨率的模擬量輸出卡并符合RoHS 環保規范，在軟件上能直接兼容于PIO-DA4U/DA8U/DA16U 卡。
PEX-DA系列卡支持 PCI Express 接口， 且提供有4/8/16 個模擬量輸出通道，每一通道模擬量電壓輸出最低可達到-10V，最高可達+10V。而模擬量電流輸出范圍為0 到20 mA。
另外，此系列卡使用了創新的設計改善市面上其他一般模擬量輸出板卡常見的缺點，舉歷來說：
1. 使用更有效率的軟件校正方式取代手動校正，而校正后的資料儲存在內建的EEPROM里。
2. 每個通道皆可自由選擇電壓輸出或是電壓輸出的方式來增添使用的彈性。
3. 支持ID 卡功能。此系列卡可以自由設置每張板卡的識別碼，所以當同時使用多張板卡于電腦時，使用者可以方便迅速區別多張板卡。

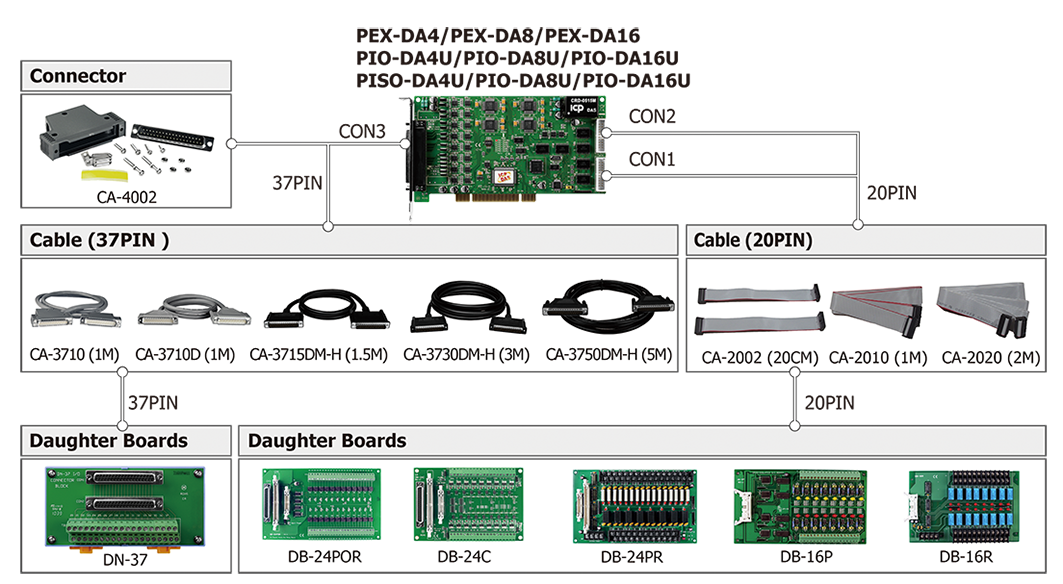

配件
(16)_PIO-DA4U(8U)(16U)_PISO-DA4U(8U)(16U)-accessories.png)
應用
高速數據采集系統。
過程監視和控制。
振動分析。
來自數字 I/O 端口的數字碼型發生器。
規格
| 硬件 |
| 板卡 ID |
Yes (4-bit) |
| 接頭 |
Female DB37 x 1
20-pin Box header x 2 |
| 模擬量輸出 |
| 通道數 |
4 |
| 范圍 |
Voltage: ± 10 V
Current: 0 ~ 20 mA |
| 解析度 |
14-bit |
| 精度 |
0.04% of FSR ± 2 LSB @ 25 °C, ± 10 V |
| 反應時間 |
166 kHz (Typical) |
| 電壓輸出推力 |
±5 mA |
| 斜率 |
0.71 V/μs |
| 工作模式 |
Static Update |
| 數字量輸入 |
| 通道數 |
16 |
| 類型 |
5 V/TTL |
| ON 電壓準位 |
2.0 V Min. |
| OFF 電壓準位 |
0.8 V Max. |
| 反應速度 |
500 kHz (Typical) |
| 觸發模式 |
Static Update |
| 數字量輸出 |
| 通道數 |
16 |
| 類型 |
5 V/CMOS |
| 工作模式 |
Static Update |
| 負載電壓 |
Logic 0: 0.1 V Max.
Logic 1: 4.4 V Min. |
| 負載電流 |
Sink: 6 mA @ 0.33 V
Source: 6 mA @ 4.77 V |
| 反應速度 |
500 kHz (Typical) |
| 計時/計數/頻率 |
| 通道數 |
3 |
| 類型 |
5 V/TTL |
| 解析度 |
16-bit |
| 參考時鐘 |
Internal: 4 MHz |
| PC 總線 |
| 類型 |
PCI Express x 1 |
| 數據總線 |
8-bit |
| 電源 |
| 功耗 |
750 mA@ +3.3 V
350 mA@ +12 V
|
| 機構 |
| 尺寸 (mm) |
116.4 x 172.6 x 22 (W x L x D) |
| 環境 |
| 工作溫度 |
0 ~ +60°C |
| 儲存溫度 |
-20 ~ +70°C |
| 濕度 |
5 ~ 85% RH, Non-condensing |
