產品簡介
- 支持PCI Express x1插槽
- 支持卡號（SMD開關）
- 16通道5V/TTLL 數字量輸入及16通道 5V/CMOSL 數字量輸出
>>>數字量輸入端可設置Pull-high 或Pull-low
- 2通道12-bit 模擬量輸出，可達最高 2 MHz 傳輸量
- 32個單端/16個差動式模擬量輸入通道
>>>12-bit 高解析度、110 kHz 或 44 kHz AD轉換器
>>>外部觸發模式：post-trigger、pre-trigger、middle-trigger
PEX-1202L 是擁有高性能的多功能資料采集卡并符合 RoHS 環保規范，在軟件上能直接兼容于PCI-1202LU 卡。
PEX-1202L 配備了采集頻率 110 kHz (Low Gain) 或 44 kHz (High Gain) 12-bit 分辨率的 AD 轉換器，并提供 32 個單端 /16 個差動式模擬量輸入通道、兩個 12-bit 分辨率的 DA 輸出通道、 16 個符合 TTL 規范的數字量輸入通道及 16 個符合 TTL 規范的 數字量輸出通道。此板卡還內建有 1 K 的 FIFO 緩沖區，且提 供便利的 AD 魔術掃描功能 (MagicScan) 及連續采集功能。
PEX-1202L 支持 PCI Express 接口。在硬件上還提供有兩項 功能，第一種是 ID 卡撥碼開關，讓使用者可以自由設置每張板 卡的識別碼。當系統同時使用多張板卡時，使用者可以迅速而 簡單區別這些板卡。第二種是 DI Pull High/Low 設置功能，數字量輸入端口可設置為 Pull-high 或 Pull-low，當信號線脫落或 斷線時，該 DI 值會相對維持使用者預設的狀態 ( 非浮動 )。

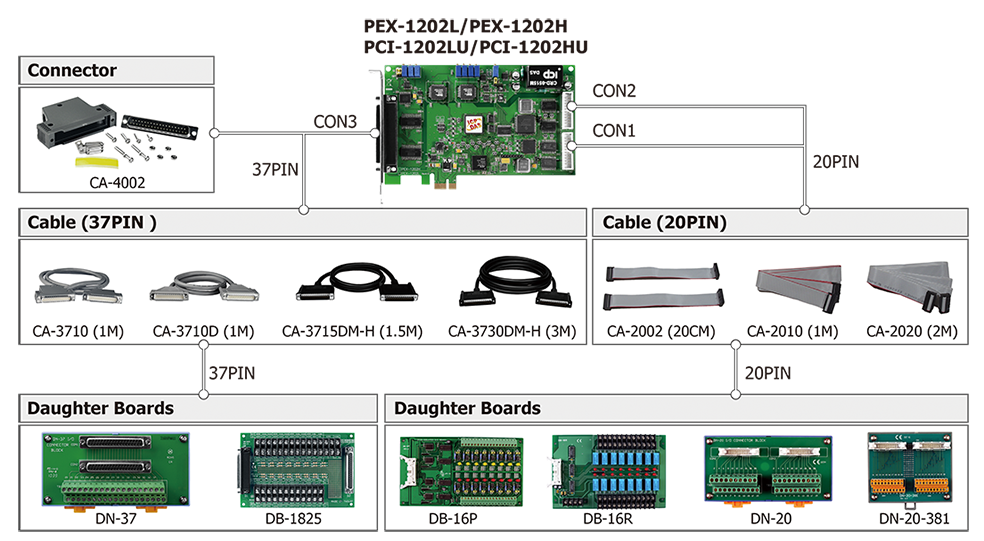

配件
_PCI-1202LU(HU)_accessories.png)
規格
| 硬件 |
| 板卡 ID |
Yes (4-bit) |
| 接頭 |
Female DB37 x 1
20-pin Box header x 2 |
| 模擬量輸入 |
| 通道數 |
32 single-ended/16 differential |
| 范圍 |
Gain: 0.5, 1, 2, 4, 8
Bipolar Range: ±10 V, ±5 V, ±2.5 V, ±1.25 V, ±0.625 V
Unipolar Range: 0 ~ 10 V, 0 ~ 5 V, 0 ~ 2.5 V, 0 ~ 1.25 V
|
| 解析度 |
12-bit |
| 精度 |
0.1% of FSR ±1 LSB @ 25 °C, ±10 V |
| 採樣率 |
110 kS/s. Max. |
| 輸入阻抗 |
10 MΩ/6 Pf |
| 過電壓保護 |
Continuous ±35 Vp-p |
| 零點漂移 |
±4 ppm/°C of FSR |
| FIFO 容量 |
1024 samples |
| 觸發模式 |
Software, Internal programmable pacer, External (5 V/TTL compatible) |
| 數據傳輸 |
Polling |
| 模擬量輸出 |
| 通道數 |
2 |
| 范圍 |
±5 V, ±10 V |
| 解析度 |
12-bit |
| 精度 |
0.06% of FSR ±1 LSB @ 25 °C, ±10 V |
| 電壓輸出推力 |
±5 mA |
| 斜率 |
8.33 V/μs |
| 工作模式 |
Software |
| 數字量輸入 |
| 通道數 |
16 |
| 類型 |
5 V/TTL |
| ON 電壓準位 |
2.0 V Min. |
| OFF 電壓準位 |
0.8 V Max. |
| 反應速度 |
500 KHz (Typical) |
| 觸發模式 |
Static Update |
| 數字量輸出 |
| 通道數 |
16 |
| 類型 |
5 V/CMOS |
| 工作模式 |
Static Update |
| 負載電壓 |
Logic 0: 0.1 V Max.
Logic 1: 4.4 V Min. |
| 負載電流 |
Sink: 6 mA @ 0.33 V
Source: 6 mA @ 4.77 V |
| 反應速度 |
500 KHz (Typical) |
| 計時/計數/頻率 |
| 通道數 |
3 (Independent x 1/Internal pacer x 1/External pacer x 1) |
| 類型 |
5 V/TTL |
| 解析度 |
16-bit |
| 輸入頻率 |
10 MHz Max. |
| 參考時鐘 |
Internal: 8 MHz |
| PC 總線 |
| 類型 |
PCI Express x 1 |
| 數據總線 |
16-bit |
| 電源 |
| 功耗 |
1300 mA @ +3.3 V
0 mA @ +12 V |
| 機構 |
| 尺寸 (mm) |
100 x 162 x 22 (W x L x D) |
| 環境 |
| 工作溫度 |
0 ~ +60°C |
| 儲存溫度 |
-20 ~ +70°C |
| 濕度 |
5 ~ 85% RH, Non-condensing |
