產品簡介
- PCI Express x1 介面
- 支援 CardID (SMD Switch)
- 4通道應變規換能器輸入
>>>24位元ADC，最高15 kS/s. 取樣率
- 4通道差動式常規模擬量輸入
>>>24位元ADC，最高15 kS/s. 取樣率
- 2軸運動控制
>>>支援 CW/CCW, Pulse/DIR及EA/EB模式
- 2通道16位元模擬量輸出
- 16通道隔離數字量輸入
- 16通道隔離數字量輸出

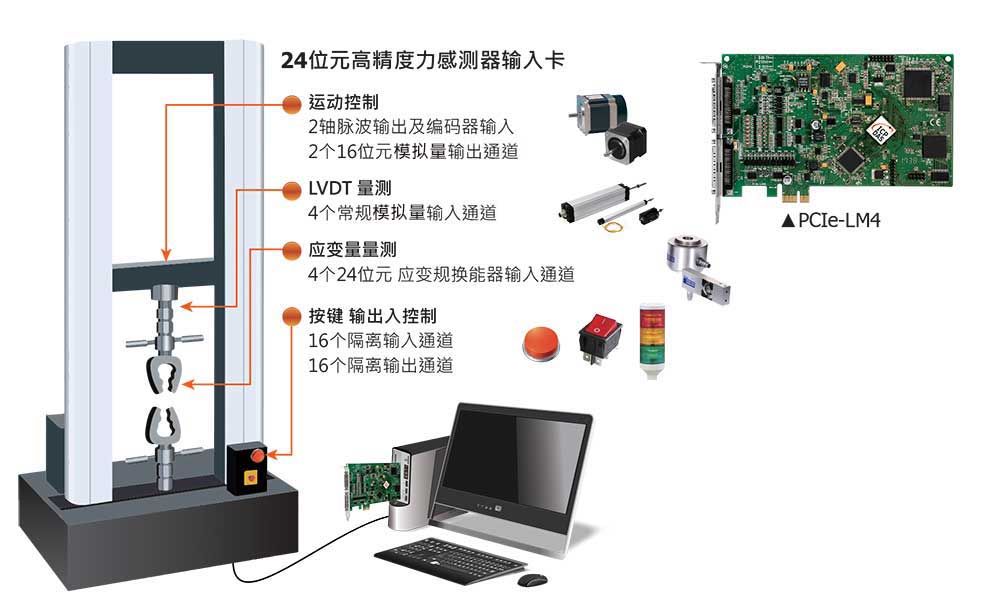

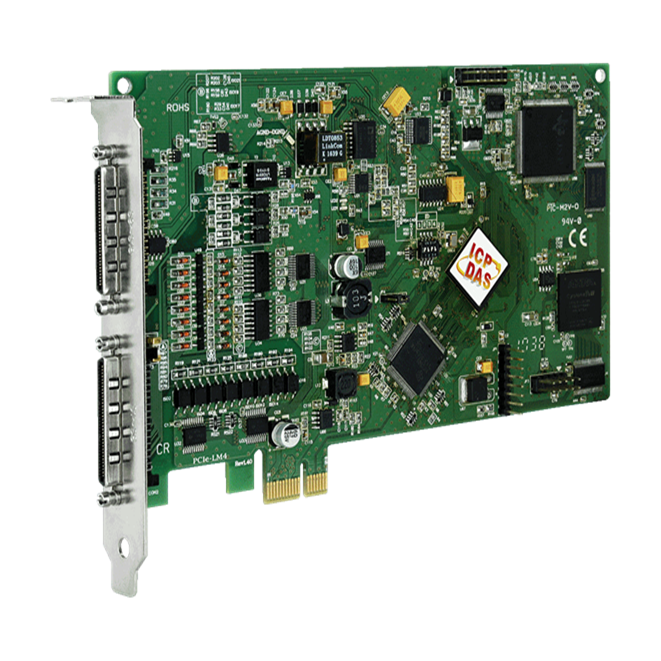

PCIe-LM4是一張強大功能多樣化的PCI Express多功能卡片，專門為了材料測試系統(拉力測試機)所開發設計的。 PCIe-LM4配置4個應變規換能器輸入通道、四個常規模擬量輸入通道、二個模擬量輸出通道、十六個隔離數字量輸入通道、十六個隔離數字量輸出通道及一個二軸運動控制器，可為拉力測試機制造商提供完整的硬體解決方案。
PCIe-LM4在硬體上新增Card ID指撥開關，讓使用者可以自由設定每張板卡的識別碼。當系統同時使用多張PCIe-LM4卡時，使用者可以迅速而簡單區別這些同型號的板卡。
PCIe-LM4可以在Windows 32/64-bit Windows 7/8/10等作業系統環境下使用，并且提供了動態函式庫協助使用者更容易的開發。而本產品還提供Visual C++、Borland Delphi、Borland C++ Builder、Visual Basic、C#.NET、Visual Basic.NET、LabVIEW等范例程式幫助使用者可以更快速的上手使用本產品。

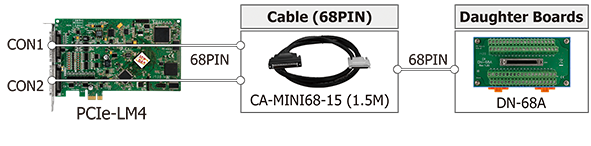

配件
規格
| 硬件 |
| 板卡 ID |
Yes (4-bit) |
| 接頭 |
SCSI II 68-pin x 1 |
| 模擬量輸入 |
| 通道數 |
16 single-ended (Simultaneously) |
| 范圍 |
Gain: 1, 2 Bipolar Range: ±10 V, ±5 V |
| 解析度 |
16-bit |
| 精度 |
0.05 % of FSR ±1 LSB @ 25 °C, ±10 V |
| 採樣率 |
200 kS/s |
| 輸入阻抗 |
10,000 MΩ/4 pF |
| 過電壓保護 |
Continuous ±35 Vp-p |
| FIFO 容量 |
2048 samples |
| 觸發模式 |
Software, Pacer, External
|
| 隔離 |
2500 VDC (Bus-type) |
| 數據傳輸 |
Polling, Interrupt, DMA |
| 模擬量輸出 |
| 通道數 |
2 |
| 范圍 |
±5 V, ±10 V |
| 解析度 |
16-bit |
| 精度 |
±10 LSB |
| 電壓輸出推力 |
±5 mA |
| 斜率 |
2.8 V/µs |
| 工作模式 |
Static update |
| 數字量輸入 |
| 通道數 |
12 |
| 類型 |
5 V/TTL |
| ON 電壓準位 |
2.0 V Min. |
| OFF 電壓準位 |
0.8 V Max. |
| 反應速度 |
1.0 MHz (Typical) |
| 觸發模式 |
Static Update |
| 數據傳輸 |
Polling |
| 隔離 |
2500 VDC |
| 數字量輸出 |
| 通道數 |
12 |
| 類型 |
5 V/CMOS |
| 工作模式 |
Static Update |
| 負載電流 |
Sink: 6 mA @ 0.33 V
Source: 6 mA @ 4.77 V |
| 反應速度 |
1.0 MHz (Typical) |
| 隔離 |
2500 VDC |
| DO 回讀 |
Yes |
| PC 總線 |
| 類型 |
PCI Express x 1 |
| 數據總線 |
32-bit |
| 電源 |
| 功耗 |
600 mA @ +3.3 V
250 mA @ +12 V |
| 機構 |
| 尺寸 (mm) |
120 x 125 x 22 (W x L x D) |
| 環境 |
| 工作溫度 |
0 ~ +60°C |
| 儲存溫度 |
-20 ~ +70°C |
| 濕度 |
5 ~ 85% RH, Non-condensing |
