產品簡介
- 支援 PCI Express x1 插槽，Low-profile短版設計
- 4個隔離型數字量輸入通道
- 4個隔離型數字量輸出通道
- 8 個單端式模擬量輸入通道

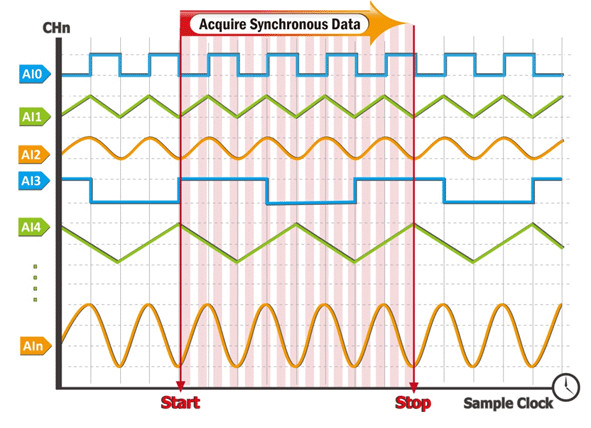

- 支持同步采集與保持
- 支持MagicScan功能
- 模擬量輸入范圍 : ± 10 V、± 5 V
- 16位元 200 kHz ADC 同步采集 ( 每個通道 )
- 內建2 K WORD的FIFO緩沖區
PCIe-8620 是高速模擬量輸入多功能資料擷取卡并符合RoHS環保規范，它支持 PCI Express 介面，提供了8個單端式可同步取樣的16位元模擬量輸入通道，且搭配了2 K FIFO緩沖區及 2500 VDC 匯流排隔離保護， 每通道還具有可編程的 ±10 V及±5 V輸入范圍，其每通道取樣率最高達到200 kS/s。 PCIe-8620還提供有4個隔離型數字量輸出通道及4個隔離型數字量輸入通道。
另外，還提供有二階段消除鋸齒狀的模擬量慮波功能:
±5 V 輸入范圍: -3 dB 訊號頻率通常是 15 kHz
±10 V 輸入范圍: -3 dB 訊號頻率通常是 23 kHz
PCIe-8620 卡是短版(Low-profile) 設計的PCI Express 卡，同時提供有短擋板(Low-profile) 及標準擋板(Full-height)。短擋板適用于小型的電腦，標準擋板適用于一般標準尺寸的電腦。

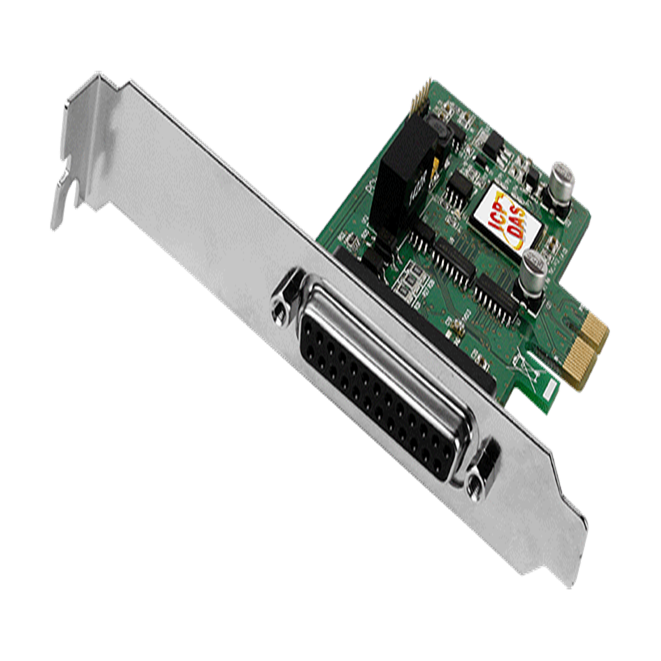

標準擋板 (Full-height)

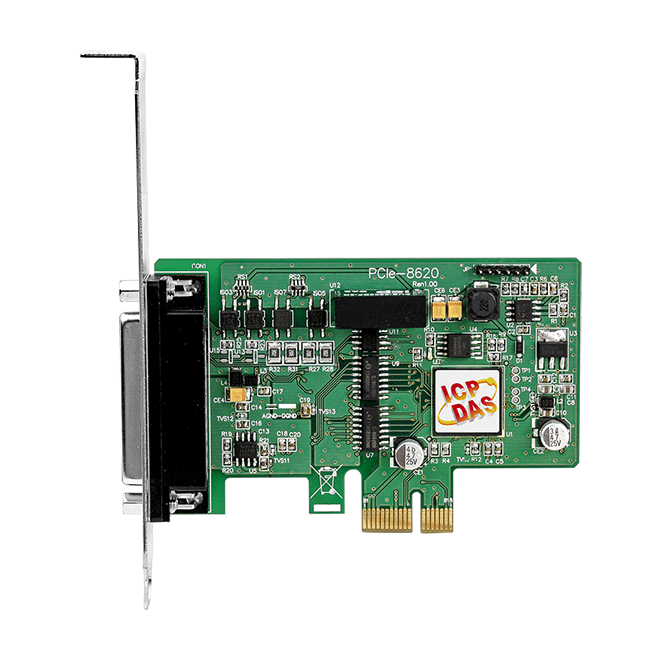

短擋板 (Low-profile)
配件
規格
| 硬件 |
| 板卡 ID |
Yes (4-bit) |
| 接頭 |
Female DB25 x 1 |
| 模擬量輸入 |
| 通道數 |
8 single-ended (Simultaneously) |
| 范圍 |
Gain: 1, 2 Bipolar Range: ±10 V, ±5 V |
| 解析度 |
16-bit |
| 精度 |
0.05 % of FSR ±1 LSB @ 25 °C, ±10 V |
| 採樣率 |
200 kS/s |
| 輸入阻抗 |
10,000 MΩ/4pF |
| 過電壓保護 |
Continuous ±35 Vp-p |
| FIFO 容量 |
2048 samples |
| 觸發模式 |
Software, Pacer |
| 隔離 |
2500 VDC (Bus-type) |
| 數據傳輸 |
Polling, Interrupt, DMA |
| 數字量輸入 |
| 通道數 |
4 |
| 類型 |
5 V/TTL |
| ON 電壓準位 |
2.0 V Min. |
| OFF 電壓準位 |
0.8 V Max. |
| 反應速度 |
1.0 MHz (Typical) |
| 觸發模式 |
Static Update |
| 數據傳輸 |
Polling |
| 隔離 |
2500 VDC |
| 數字量輸出 |
| 通道數 |
4 |
| 類型 |
5 V/CMOS |
| 工作模式 |
Static Update |
| 負載電壓 |
Logic 0: 0.4 V Max.
Logic 1: 2.4 V Min. |
| 負載電流 |
Sink: 6 mA @ 0.33 V
Source: 6 mA @ 4.77 V |
| 反應速度 |
1.0 MHz (Typical) |
| 隔離 |
2500 VDC |
| DO 回讀 |
Yes |
| PC 總線 |
| 類型 |
PCI Express x 1 |
| 數據總線 |
32-bit |
| 電源 |
| 功耗 |
500 mA @ +3.3 V
200 mA @ +12 V |
| 機構 |
| 尺寸 (mm) |
Full-profile: 120 x 107 x 22
Low-profile: 80 x 107 x 22
(W x L x D) |
| 環境 |
| 工作溫度 |
0 ~ +60°C |
| 儲存溫度 |
-20 ~ +70°C |
| 濕度 |
5 ~ 85% RH, Non-condensing |
