產品簡介
- 64個單端/32個差分模擬量輸入通道
>>>16位元ADC最高可達1 MS/s取樣頻率
>>>內建4096筆取樣緩充區
>>>觸發模式:軟體/Pacer
>>>資料傳輸:輪詢/中斷
- 通用PCI總線介面(3.3 V/5 V)
- 支援 Card ID 功能 (SMD 開關)

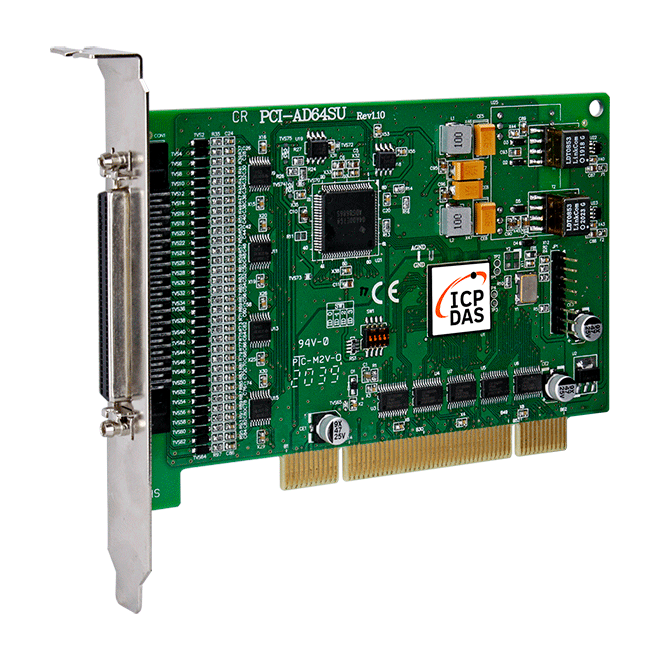

PCI-AD64SU是一張通用PCI總線的高分辨率高通道數模擬量輸入卡。它的采樣率高達1 MS / s，16位解析度可應用在大多數數據采集應用上。 PCI-AD64SU提供64個單端，32個差分模擬量輸入通道。它還內建了一個4k FIFO，用于緩沖模擬量輸入數據。

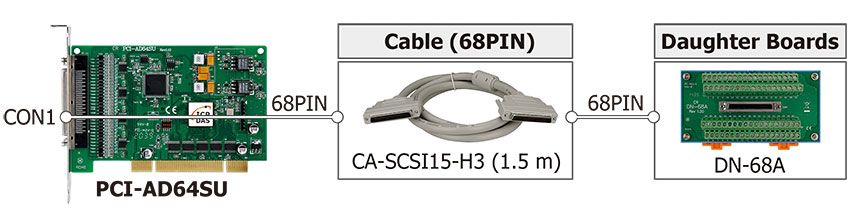

配件
規格
| 硬件 |
| 板卡 ID |
Yes (4-bit) |
| 接頭 |
Female SCSI II 68-pin x 1 |
| 模擬量輸入 |
| 通道數 |
64 Single-ended/32 Diff erential |
| 范圍 |
Gain: 1, 2, 4, 8
Bipolar Range: ±10 V, ±5 V, ±2.5 V, ±1.25 V |
| 精度 |
0.1% of FSR ±1 LSB @ 25°C, ±10 V |
| 採樣率 |
Fixed channel: 1 MS/s (Max.)
Scan channel: 250 kS/s (Max.) |
| 過電壓保護 |
Continuous ±35 Vp-p |
| FIFO 容量 |
4096 Samples |
| PC 總線 |
| 類型 |
3.3 V/5 V Universal PCI, 32-bit, 33 MHz |
| 機構 |
| 尺寸 (mm) |
146 X 120.5 X 21.6 (W x L x D) |
| 環境 |
| 工作溫度 |
0 ~ +60°C |
| 濕度 |
5 ~ 85% RH, Non-condensing |
