產品簡介
- 八信道 +/- 10 V 模擬量輸入模塊
- 通訊端口使用 RJ-45 接頭，方便取得，拆裝容易
- 通訊及電源均有隔離設計，讓模塊獲得最大保護
- 16 位高分辨率，可讀取到 0.3 mV 的差異
- 內建高精度低飄移的 5V 參考電壓
- 硬件提供 Offset 及 Gain 的校正功能，并可將校正的結果儲存在 EEPROM 中
- 快速的模擬量/模擬量轉換，Sampling Rate = 250k sps

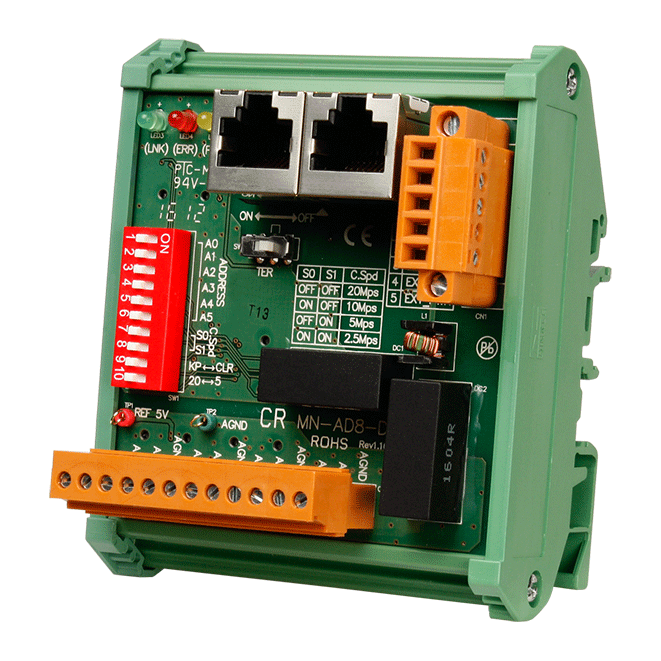

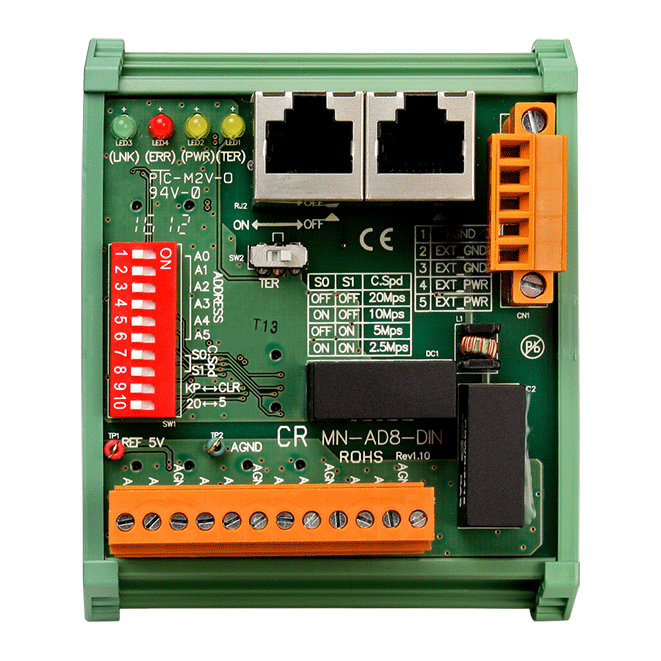

MN-AD8-DIN 系列是 Motionnet 的模擬量輸入擴展模塊，其配有 8 個模擬量輸入通道。每個 Motionnet 通訊端口最多可控制 64 個模塊，因此，每個 Motionnet 通訊端口最多可以擴展 512 個通道的模擬量輸入。每增加一個擴展模塊只會增加 15.1 微秒的通訊時間，因此，即使連接了最多的 64 個模塊，也只需要 0.97 毫秒就可以自動更新所有 I/O 點的狀態。此 I/O 點狀態的更新是硬件自動執行的，不但更新的時間間距是固定的，而且完全不會占用到 CPU 的時間。MN-AD8-DIN 的模擬量輸入可提供 +/- 10 V 的輸出范圍，并有 16 位的高分辨率，提供高精準度的模擬量輸入。此外，還提供了高精度低飄移的 5V 參考電壓及硬件的 Offset 及 Gain 的校正功能，方便客戶使用。
規格
| LED 燈 |
| 狀態 |
通訊狀態 (連接、錯誤)
內部 3.3 V 電源
終端電阻開關 |
| 模擬量輸入 |
| 通道數 |
8 |
| 范圍 |
+/- 10 V |
| 解析度 |
16-bit |
| 採樣率 |
250 k sps |
| 校正 |
Offset: 硬件提供
Gain: 硬件提供 |
| Motionnet |
| 傳送速度 |
2.5、5、10 或 20 Mbps (可用指撥開關調整) |
| 周期時間 |
每裝置 15.1 μs (20 Mbps) |
| 電源 |
| 輸入范圍 |
24VDC +/-5% (1000 V 隔離) |
| 功耗 |
3 W Max. |
| 機構 |
| 外殼 |
塑料殼 |
| 尺寸 (mm) |
75mm x 90mm x 57 mm (W x L x H) |
| 安裝 |
導軌安裝 |
| 環境 |
| 工作溫度 |
0 ~ +60 °C |
| 儲存溫度 |
-20~ +80 °C |
| 濕度 |
10 ~ 90%; 無結露 |
