產品簡介
- 最快通訊速度 : 20 Mbps
- 32 個隔離模擬量輸入信道
- 每個 Motionnet 傳輸 Port：最多可連接 64 個模塊
- 隔離保護設計：電源、通訊、I/O
- LED 顯示通訊和 I/O 狀態
- 每組輸入 Port 可指定為 NPN 或 PNP (12~24 V)

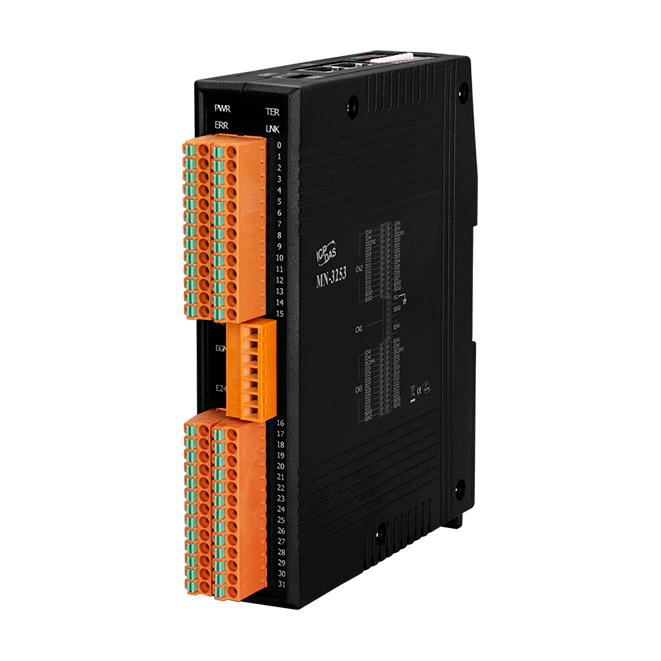

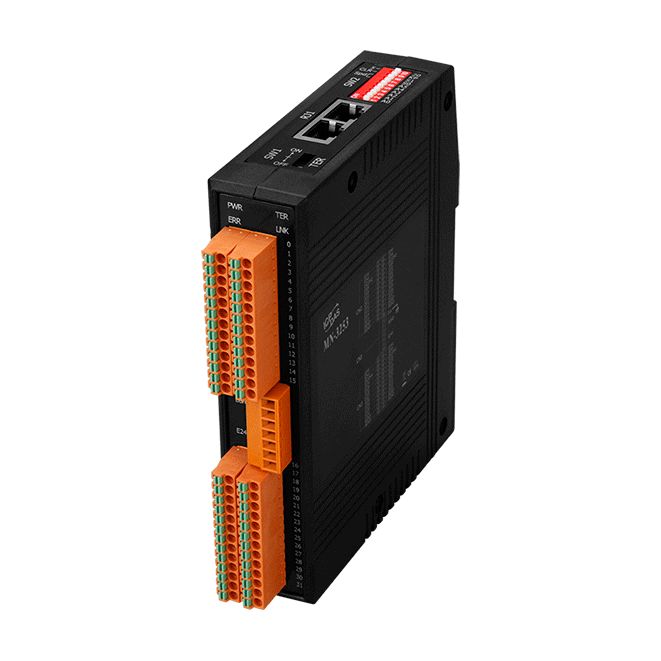

MN-3253 為 Motionnet 系統的 I/O 擴展模塊，其配有 32 個隔離數字量輸入信道。每個 Motionnet 通訊線可連接高達 64 個模塊，意指 I/O 可擴展到多達 2048 個輸入通道。每個 MN-3253 模塊所需的通訊時間為 15.1μs。若連接了 64 個裝置，則可在 0.97ms 內發送和接收共 2048 點的信號。Motionnet 系統會在固定間隔時間內自動更新 I/O 狀態，并在客戶想要監控的特定輸入點設置中斷。這有助于減少 CPU 浪費時間在無輸入變化時的重復輪詢。而每組輸入端口 (8 通道) 可指定為 NPN 或 PNP (12 ~ 24V)。
規格
| 硬件 |

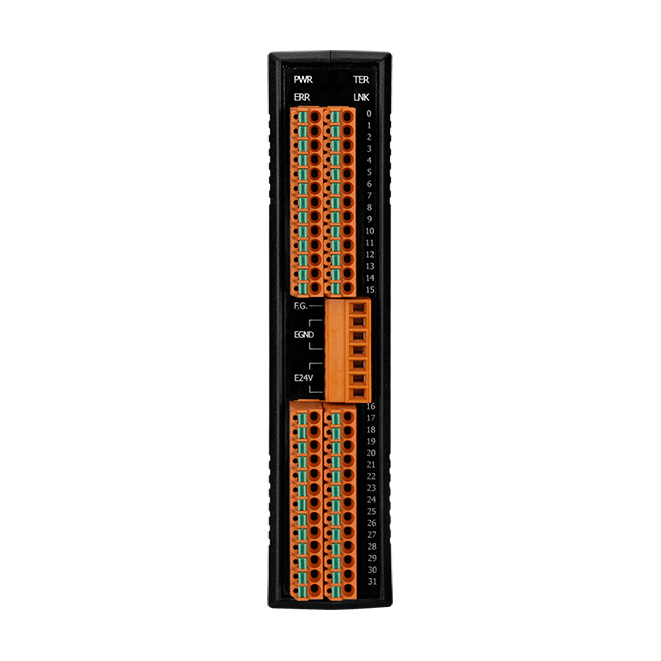

| 接頭 |
13-pin 可插拔接線端子臺 x 4 |
| LED 燈 |
| 狀態 |
通訊狀態 (連接、錯誤)
內部 3.3 V 電源
終端電阻開關，輸入/輸出狀態 |
| 數字量輸入 |
| 通道數 |
32 |
| 類型 |
濕接點 |
| Sink/Source (NPN/PNP) |
Sink/Source (NPN/PNP) |
| ON 電壓準位 |
+10 ~ 30 VDC |
| OFF 電壓準位 |
+3 VDC (Max.) |
| 隔離 |
3000 Vrms |
| 輸入阻抗 |
4.7K Ohm |
| Motionnet |

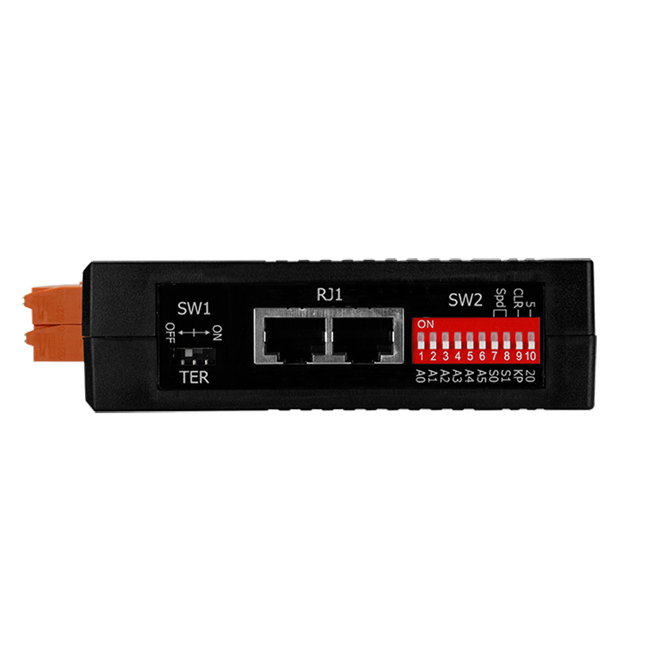

| 通訊接頭 |
RJ-45 x 2 |
| 傳送速度 |
2.5、5、10 或 20 Mbps (可用指撥開關設定) |
| 周期時間 |
每裝置 15.1 μs (20 Mbps) |
| 電源 |
| 輸入范圍 |
24 VDC (1000 V 隔離) |
| 功耗 |
2 W Max. |
| 機構 |
| 外殼 |
塑料殼 |
| 尺寸 (mm) |
31 mm x 140 mm x 126.6 mm |
| 安裝 |
導軌安裝 |
| 環境 |
| 工作溫度 |
0 ~ +60 °C |
| 儲存溫度 |
-20~ +80 °C |
| 濕度 |
10 ~ 90%; 無結露 |
