產品簡介
- 支持源型 (Source) 數字量輸出，具有過載保護
- 可設定上電值和安全值
- 具有短路保護
- 具有過載和過電壓保護
- 內建雙看門狗機制

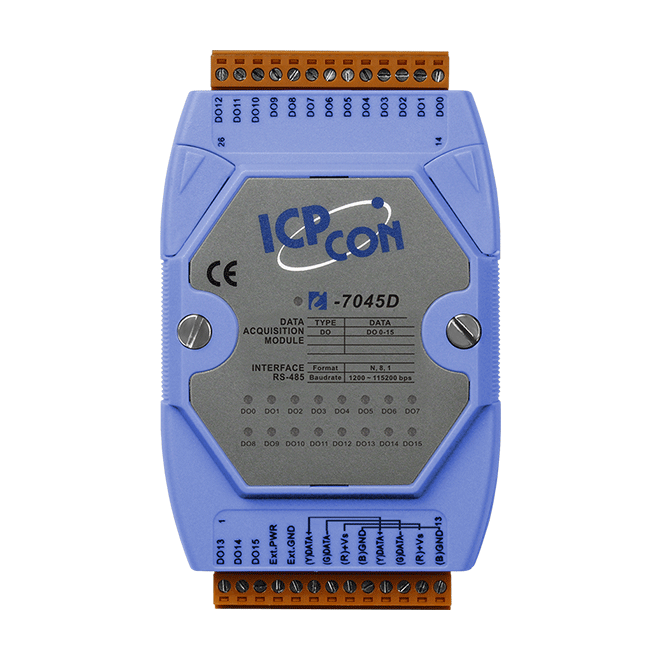

I-7045 模塊都提供 16 個數字量輸出通道，每個通道都具有光耦合隔離功能。I-7045(D)/M-7045(D) 支持源型 (Source) 輸出，而 I-7045(D)-NPN/M-7045(D)-NPN 支持漏型 (Sink) ，均配備短路保護 . 有啟用上電值和安全值的選項，以及可用于監控數字量輸出通道狀態的 16 個 LED 指示燈。4 kV ESD 和 EFT 防護、3 kV 電源輸入突波(Surge)保護和 3750 VDC 模塊內部隔離是標準配置。M-7045(D)/M-7075(D)-NPN 具有與 I-7045(D)/I-7045(D)-NPN 相同的硬件規格，但也提供對 Modbus RTU 通訊協議的額外支持作為 DCON 通訊協議。
應用
?大樓自動化
?工廠自動化
?機械自動化
?遠程維護
?遠程診斷
?檢測設備
規格
| CPU 模塊 |
| 看門狗計時器 |
模塊, 通訊 (可編程) |
| EMS 防護 |
| EFT (IEC 61000-4-4) |
±4 kV (于 16 個 DO 通道與電源),
±2 kV (于 RS-485 Port) |
| ESD (IEC 61000-4-2) |
±4 kV (于每個接觸端子)
±8 kV (于空中非接觸) |
| Surge (IEC 61000-4-5) |
±3 kV (于電源) |
| LED 燈 |
| 狀態 |
1 x 電源與通訊
16 x 數字量輸出 |
| 數字量輸出 |
| 通道數 |
16 |
| 類型 |
Open Source |
| Sink/Source (NPN/PNP) |
Source |
| 負載電壓 |
+10 ~ +40 VDC |
| 負載電流 |
650 mA/通道 |
| 過電壓保護 |
47 VDC |
| 過載保護 |
1.4 A |
| 短路保護 |
有 |
| 上電值 |
可編程 |
| 安全值 |
可編程 |
| 串口 |
| 端口 |
1 x RS-485 |
| 波特率 |
1200 ~ 115200 bps |
| 數據格式 |
(N, 8, 1) |
| 通訊協議 |
DCON |
| 電源 |
| 反極性保護 |
有 |
| 輸入范圍 |
+10 ~ +30 VDC |
| 功耗 |
1.5 W |
| 機構 |
| 尺寸 (mm) |
72 x 123 x 35 (W x L x H) |
| 安裝 |
DIN 導軌式安裝 |
| 環境 |
| 工作溫度 |
-25 ~ +75 °C |
| 儲存溫度 |
-40 ~ +85 °C |
| 濕度 |
10 ~ 95% 相對濕度, 無結露 |
