產品簡介
- 3 個 RTD 輸入
- 3/4 線式 RTD 接線，具有線阻消除功能
- 具有斷線檢知功能
- 內建雙看門狗機制

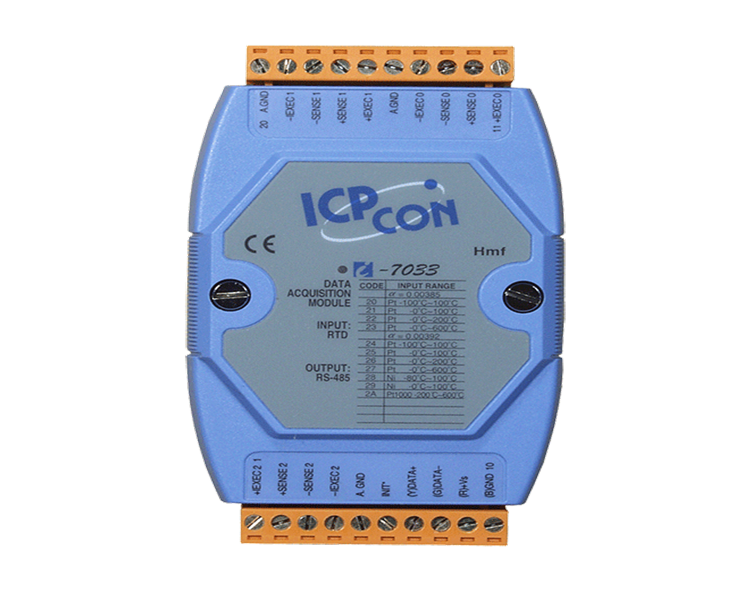

I-7033 是一個 3 通道 RTD 輸入模塊，用于通過 RTD 傳感器測量溫度，并支持 Pt100、Ni120 和 Pt1000 類型的傳感器。該模塊允許 2/3/4 線 RTD 連接并具有斷線檢知功能。此外，I-7033 還包括 3000 VDC 模塊內部隔離，并支持 3/4 線式接線的線阻消除。
應用
?大樓自動化
?工廠自動化
?機械自動化
?遠程維護
?遠程診斷
?檢測設備
規格
| CPU 模塊 |
| 看門狗計時器 |
模塊, 通訊 (可編程) |
| EMS 防護 |
| EFT (IEC 61000-4-4) |
±4 kV (于電源) |
| ESD (IEC 61000-4-2) |
±2 kV (于每個接觸端子) |
| Surge (IEC 61000-4-5) |
±0.5 kV (于電源) |
| 模擬量輸入 |
| 通道數 |
3 |
| 類型 |
RTD |
| 傳感器類型 |
Pt100, Pt1000, Ni120 |
| 電阻量測 |
3.2 kΩ Max. |
| 解析度 |
16-bit |
| 精度 |
±0.1% FSR |
| 採樣率 |
15 Hz |
| 過電壓保護 |
±25 VDC |
| 斷線檢知 |
有 |
| 3 線式 RTD 線阻消除 |
有 |
| 串口 |
| 端口 |
1 x RS-485 |
| 波特率 |
1200 ~ 115200 bps |
| 數據格式 |
(N, 8, 1), (N, 8, 2), (E, 8, 1) 或 (O, 8, 1) |
| 通訊協議 |
DCON |
| 電源 |
| 反極性保護 |
有 |
| 輸入范圍 |
+10 ~ +30 VDC |
| 功耗 |
1.0 W |
| 機構 |
| 尺寸 (mm) |
72 x 123 x 35 (W x L x H) |
| 安裝 |
DIN 導軌式安裝 |
| 環境 |
| 工作溫度 |
-25 ~ +75 °C |
| 儲存溫度 |
-40 ~ +85 °C |
| 濕度 |
10 ~ 95% 相對濕度, 無結露 |
