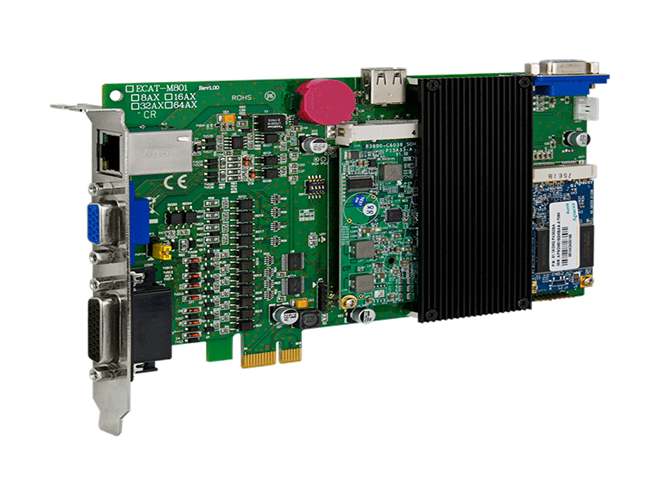

產品簡介
- 多達支持 8 軸
- 多達支持 64 站
- 電子齒輪、電子凸輪同步動作功能
- 虛擬軸功能
- 支持多軸同動功能
- 搭載 13 DI 與 13 DO
- 搭載 2 個帶有比較觸發輸出功能的編碼器
EtherCAT（乙太網控制自動化技術）是一個開放架構，以乙太網為基礎的現場總線系統，靈活的布線與快速的通信使得EtherCAT可以成為高性能的分散式I/O系統。它需要一個主站來控制許多從站。泓格提供PC 主卡供用戶構建他們的應用程序，包括運動控制。泓格主站可以通過自己的內置 CPU 提供多軸運動和 I/O 控制功能。通過這種方式，可以顯著降低 PC 的 CPU 負載。同時，泓格還提供了多種I/O從站供用戶選擇。由于 EtherCAT 技術是一種工業標準，因此這些從站也可以在帶有第 3 方 EtherCAT 從站的系統中協同工作。
規格
| 硬件 |
| 接頭 |
RJ45 x1
DB-26 (Female)
DB-15 (Female) |
| 編碼器輸入 |
| 軸數 |
2 |
| 類型 |
Quadrant, CW/CCW, Pulse/Dir. |
| 反應時間 |
1 MHz |
| 解析度 |
32-bit |
| 比較觸發輸出 |
2-ch |
| 數字量輸入 |
| 通道數 |
13 |
| 類型 |
Wet Contact |
| Sink/Source (NPN/PNP) |
Sink/Source |
| ON 電壓準位 |
+19 V ~ + 24 V |
| OFF 電壓準位 |
+11 V Max. |
| 隔離 |
3000 VDC |
| 數字量輸出 |
| 通道數 |
13 |
| 類型 |
Open Collector |
| Sink/Source (NPN/PNP) |
Sink |
| 負載電壓 |
+24 V |
| 負載電流 |
100 mA/ch |
| 隔離 |
3000 Vrms |
| EtherCAT |
| Ports |
1 x RJ-45 |
| 軸數 |
Max. 8 |
| Node 數 |
Max. 64 |
| 數據傳輸媒介 |
Ethernet Cable (Min. CAT 5e), Shielded |
| 機構 |
| 尺寸 (mm) |
135 x 192 x 21.5 (W x L x D) |
| 環境 |
| 工作溫度 |
0 ~ +60 °C |
| 儲存溫度 |
-20 ~ +70 °C |
| 濕度 |
0 ~ 90% RH, Non-condensing |
